    Иконки чрезвычайно популярны на сайтах стоковых изображений и при создании приложений для мобильных телефонов. В этом уроке мы узнаем как за 45 минут сделать стильную иконку уровня заряда батарейки в Adobe Illustrator.

    Шаг 1. Основные настройки

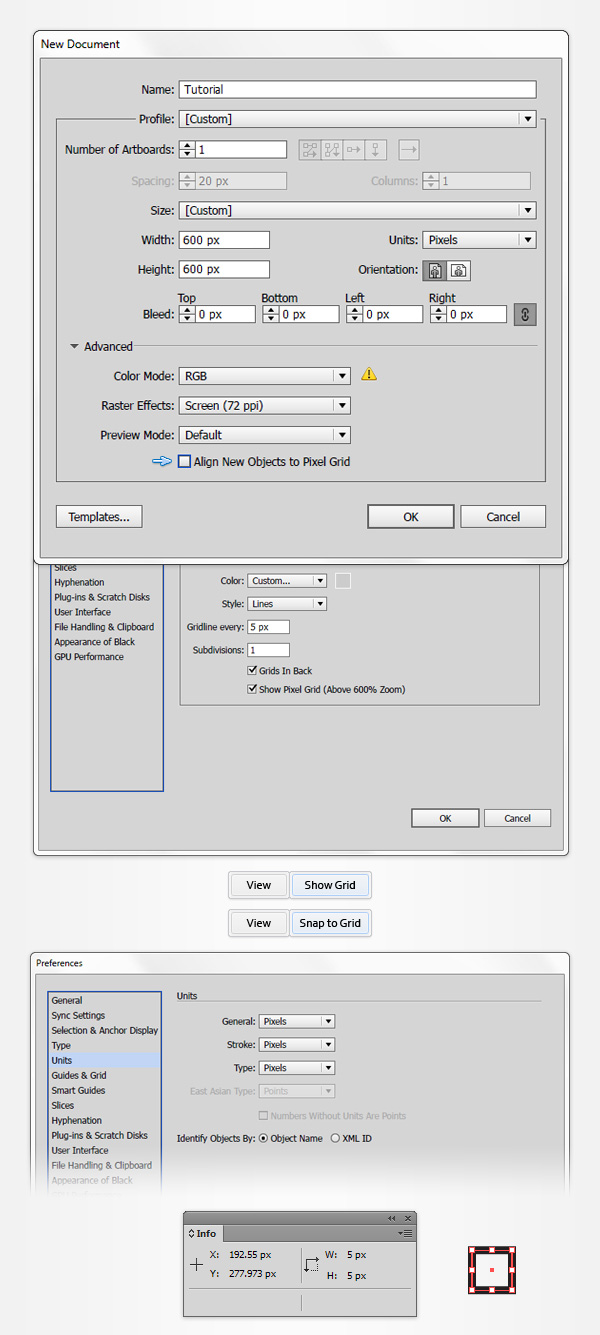

    Создадим новый документ (Ctrl + N) размером 600х600 пикселей и привязкой объектов к пиксельной сетке. В документе отобразим сетку (View > Show Grid), а в нестройках укажем размер ячейки 5рх (Edit > Preferences > Guides > Grid). Сетка поможет нам сделать рисунок быстрее и ровнее. Саму привязку можно включать/выключать через Ctrl + Shift + "

    Как нарисовать стильную иконку батарейки в Adobe Illustrator



    Шаг 2. Рисуем силуэт

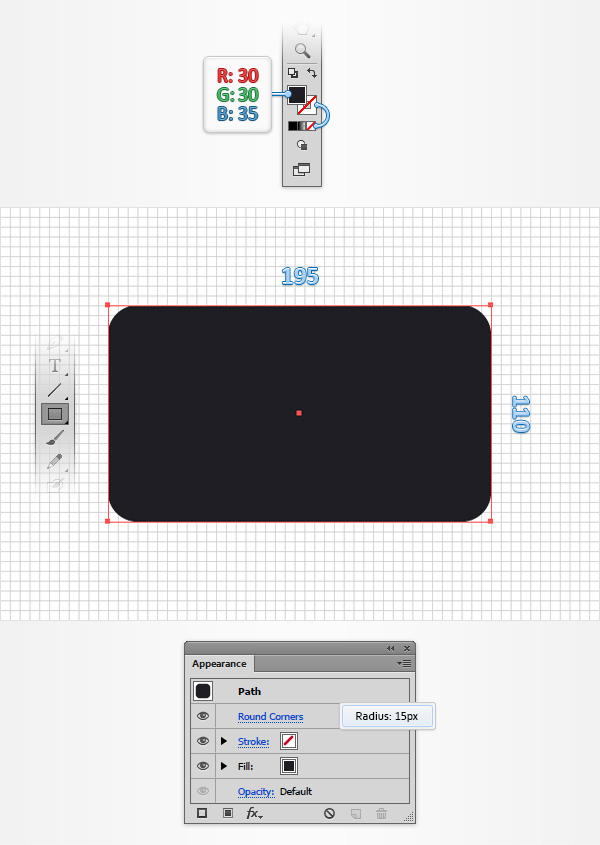

    Выберем инструмент Прямоугольник (М), цвет заливки поставим R=30 G=30 B=35, а цвет обводки уберем. Нарисуем прямоугольник размером 195x110 px, а затем применим к нему эффект Скругленные углы (Effect > Stylize > Rounded Corners) с радиусом в 15рх.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator

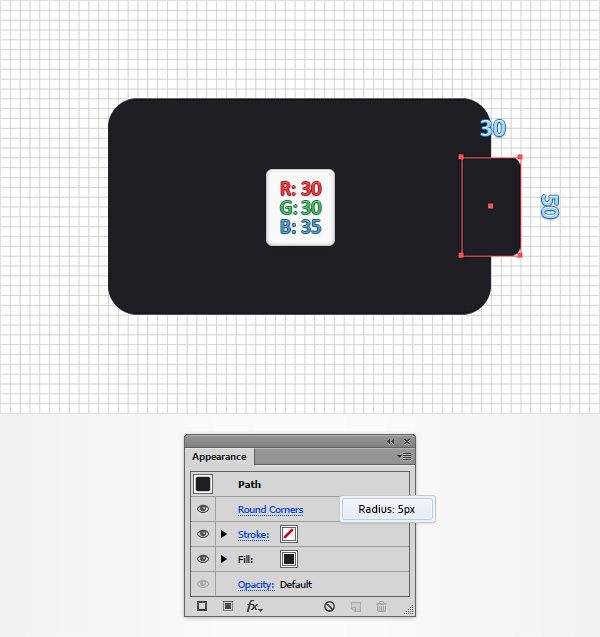

    Точно также нарисуем верхний контакт батарейки. Это будет прямоугольник 30x50 px с закруклением углов в 5рх.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator

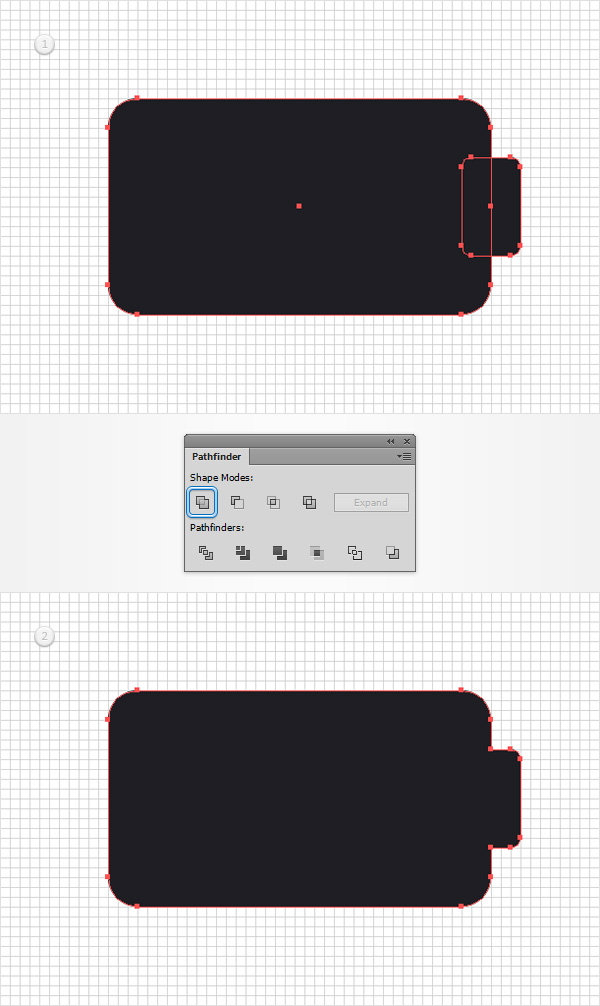

    Выберем оба объекта, Развернем (Object > Expand Appearance) и Объеденим их в один (Window > Pathfinder).

    Как нарисовать стильную иконку батарейки в Adobe Illustrator



    Шаг 3. Добавим фон

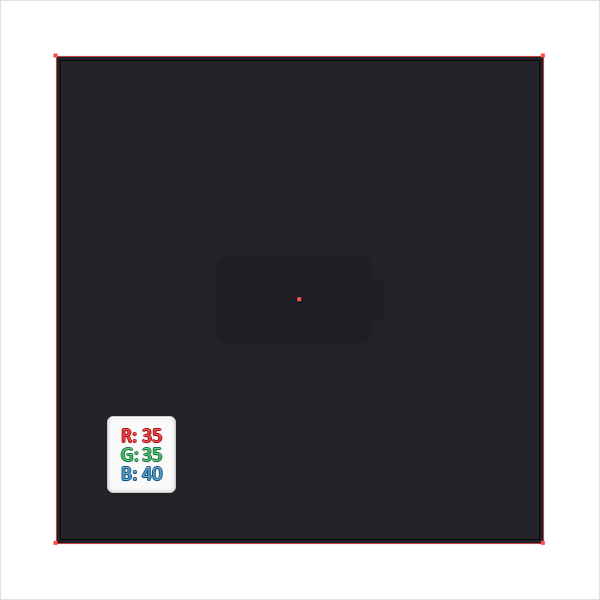

    Создадим квадрат стороной 610 рх, чтобы он слегка перекрывал размер холста. Зальем цветом R=35 G=35 B=40 и поместим его на задний план ( Ctrl + Shift + [ ).

    Как нарисовать стильную иконку батарейки в Adobe Illustrator



    Шаг 4. Работаем над формой

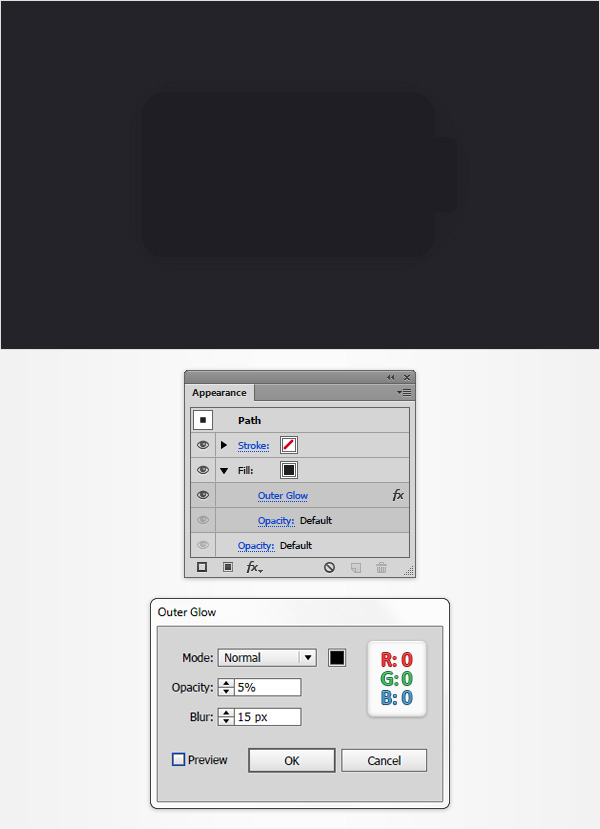

    Вернемся к нашей батарейке. Откроем панель Вид (Window > Appearance) и на существующую заливку наложим Эффект Внешнего свечения (Effect > Stylize > Outer Glow) со значениями, как на рисунке ниже.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator

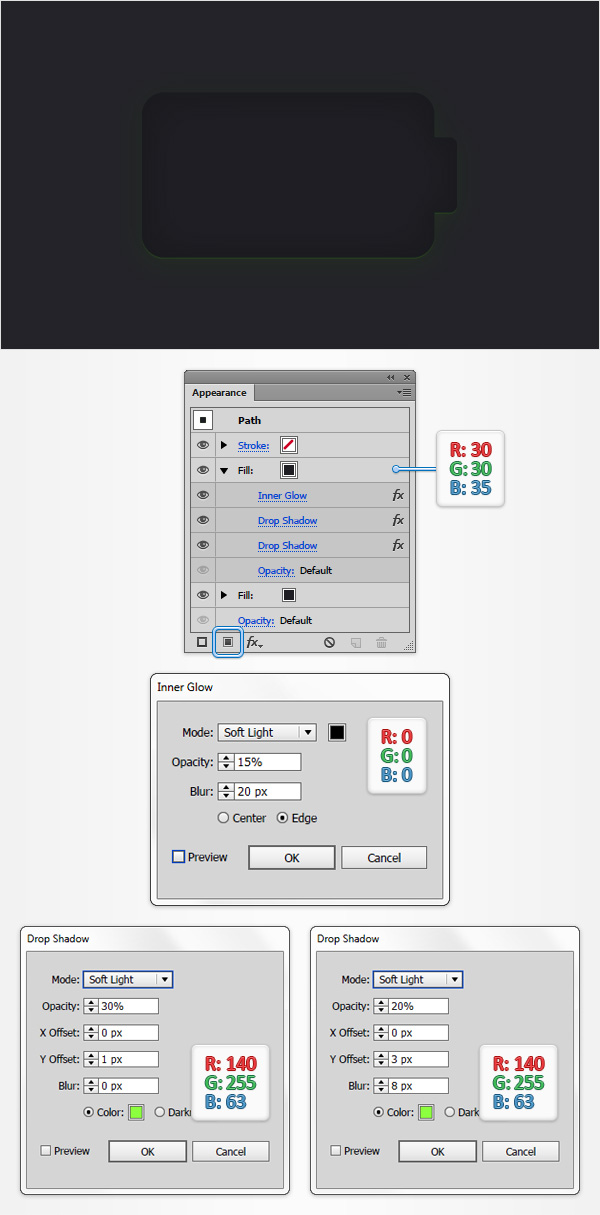

    Затем добавим еще одну заливку R=30 G=30 B=35 и к ней применим Эффект Внутреннее свечение (Effect > Stylize > Inner Glow), затем применим Эффет Тени (Effect > Stylize > Drop Shadow) как на нижнем левом окне, а после - еще раз, но со значениями, как на нижнем правом.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator

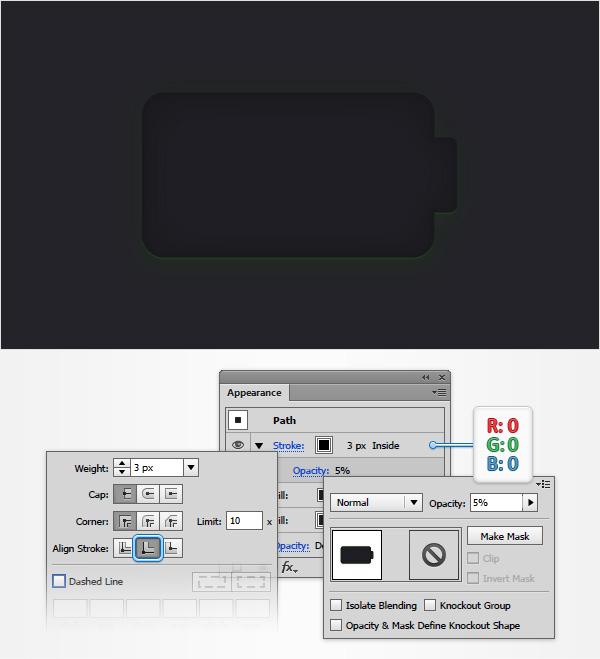

    Самое время добавить черную обводку R=0 G=0 B=0 через всю ту же панель Вид. Толщину зададим в 3рх, выровняем по внешней границе и сделаем прозрачность в 5%. Все эти мелкие и почти незаметные детали в итоге дадут нам ту самую эффектную картинку.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator



    Шаг 5. Сеточка

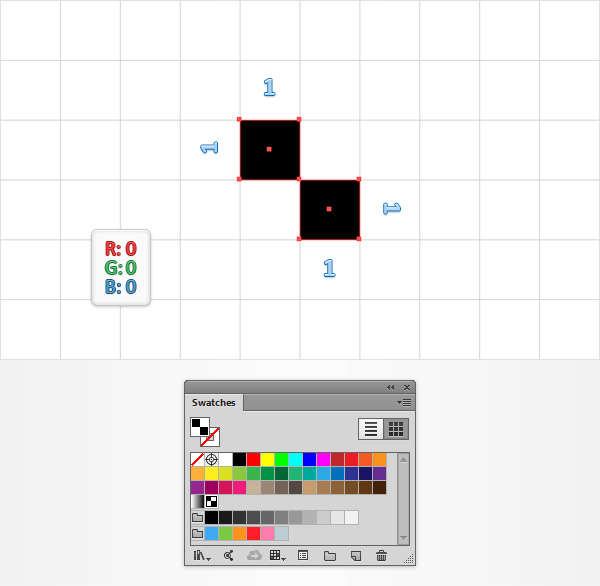

    Еще одна мелкая деталь — сеточка. Для её создания мы выставим размер ячейки в 1рх (Edit > Preferences > Guides & Grid), а затем нарисуем по диагонали два квадратика (М). После этого выделим оба элемена и перетащим на панель Заливки (Window > Swatches).

    Как нарисовать стильную иконку батарейки в Adobe Illustrator



    Шаг 6. Ячейка индикатора

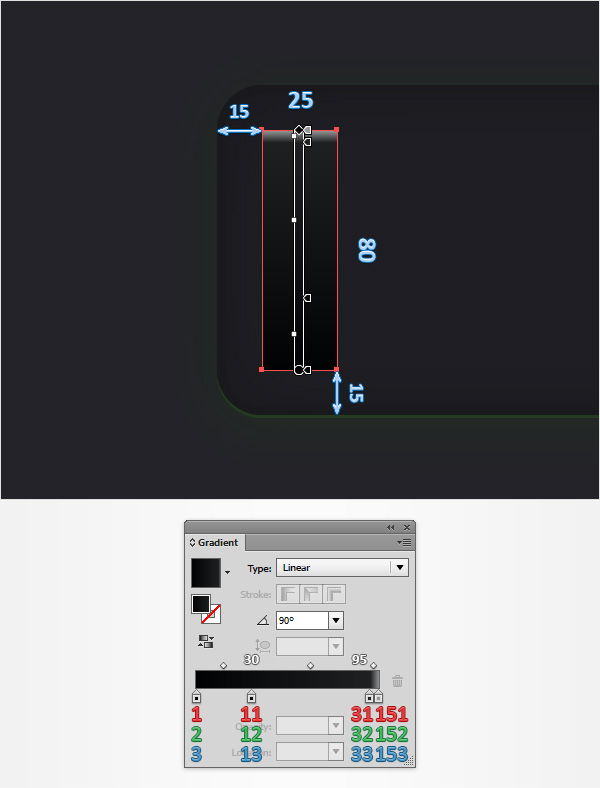

    Вернем размер сетки к 5рх. Нарисуем прямоугольник размером 25 x 80 px и зальем его градиентом со значениями, как на рисунке ниже.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator

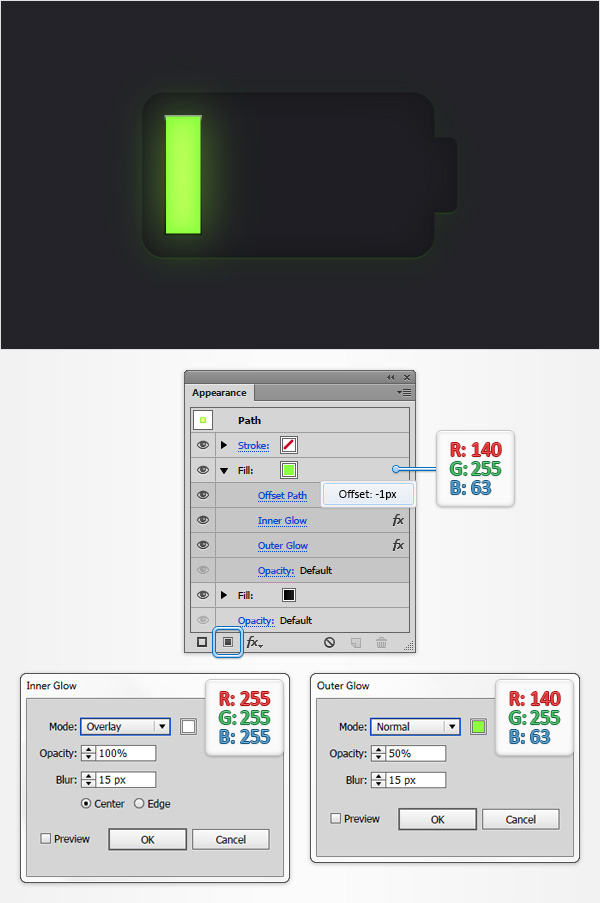

    Далее добавим еще одну заливку R=140 G=255 B=63, применим к ней эффект Effect > Path > Offset Path со значением -1рх, а затем - Внутреннее свечение Effect > Stylize > Inner Glow. В довершение добавим внешнее свечение Effect > Stylize > Outer Glow.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator

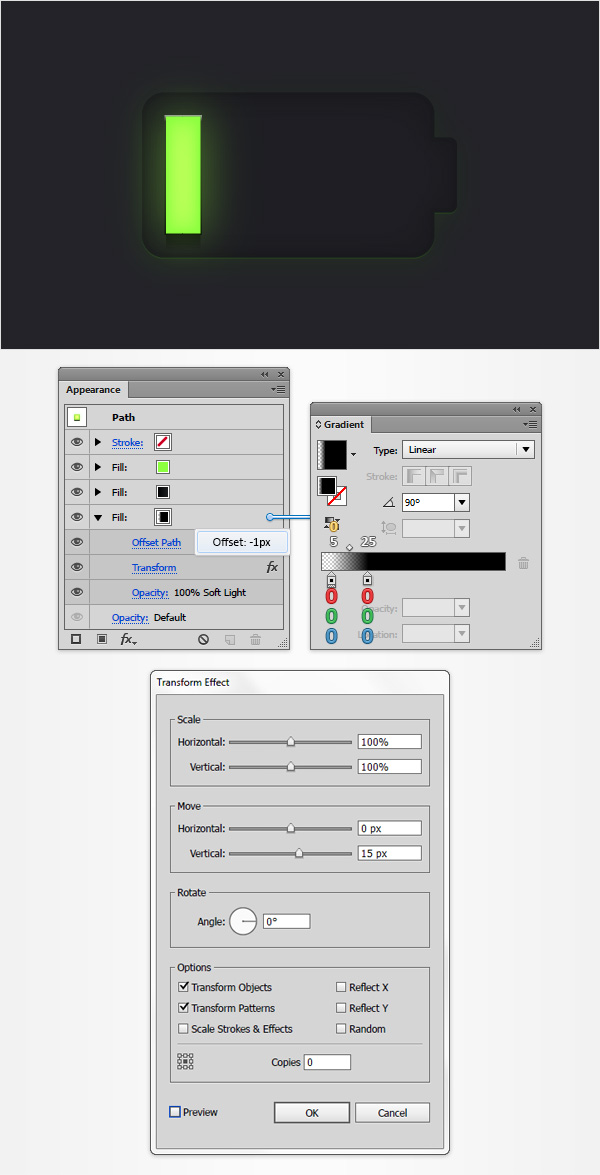

    Добавим третью заливку, которую расположим ниже остальных. Она будет у нас градиентной, с прозрачностью одного из якорей 0%. (Если вы рисуете для стоков, обратите внимание, что с этим вариантом могут возникнуть сложности: при сохранении в eps10 могут появиться растровые объекты. В таком случае лучше использовать не прозрачность а режим наложения Умножение и прозрачный край заменить на белый цвет.)

    Добавив заливку, применим к ней режим наложения Мягкий свет (Soft Light) и сместим на -1рх (Effect > Path > Offset Path), после чего подвинем вертикально на 15рх (Effect > Distort & Transform > Transform).

    Как нарисовать стильную иконку батарейки в Adobe Illustrator



    Шаг 7. Свечение

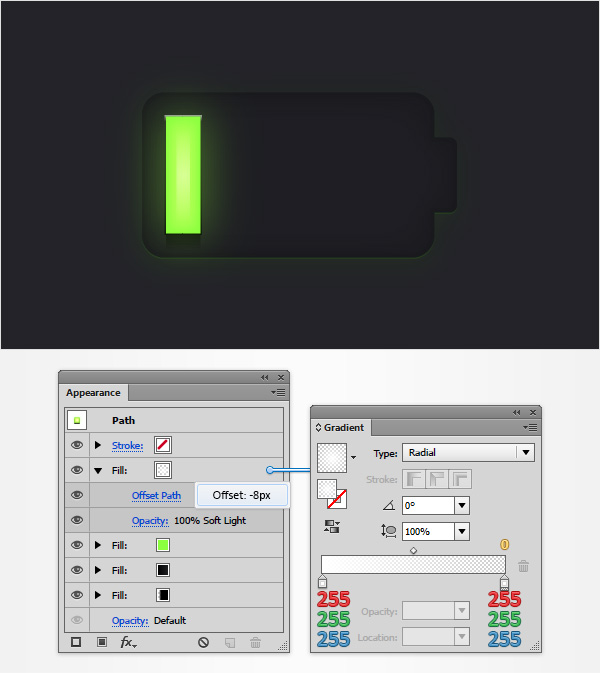

    Не снимая выделения с нашей полоски индикатора, мы добавим еще одну заливку, поверх все предыдущих и зальем её белым радиальным градиентом с прозрачностью от 100% до 0. Режим наложения сделаем Soft Light, а сам контур сожмем на -8рх.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator

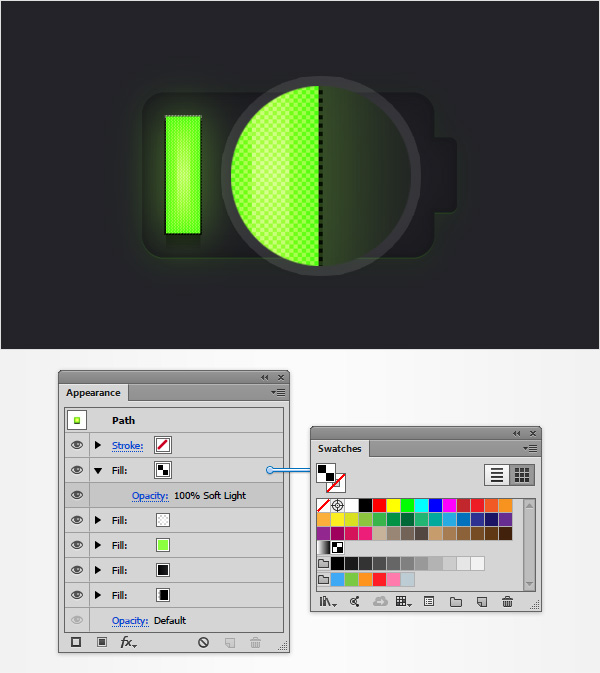

    Пятая по счету заливка также будет накладываться в режиме Soft Light, а зальем мы её теми самыми квадратиками, которые создавали ранее и помещали в палитру Заливок.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator



    Шаг 8. Придаем объем

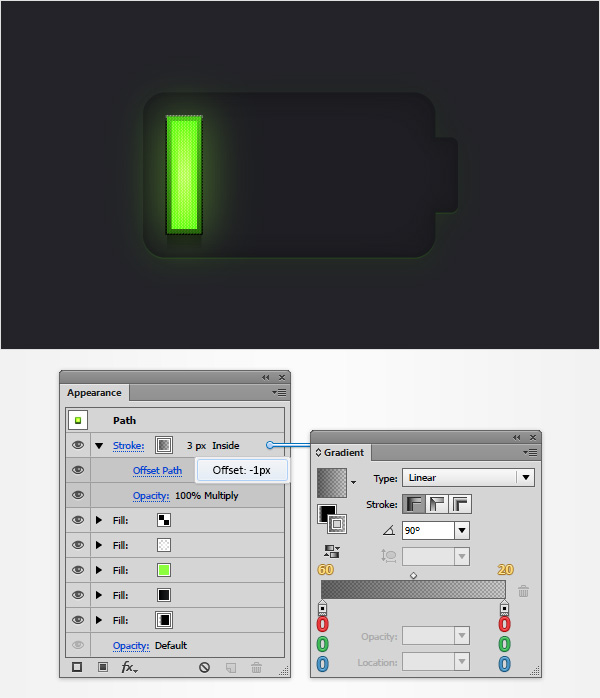

    Как вы уже заметили, Illustrator дает замечательную возможность делать множество деталей, оставаясь в пределах одной формы. Поэтому мы добавим к нашему индикатору обводку, которая будет иметь толщину в 3рх, режим смешивания Умножение (Multiply) и смещена на -1рх. Расположение обводки сделаем Внутри.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator

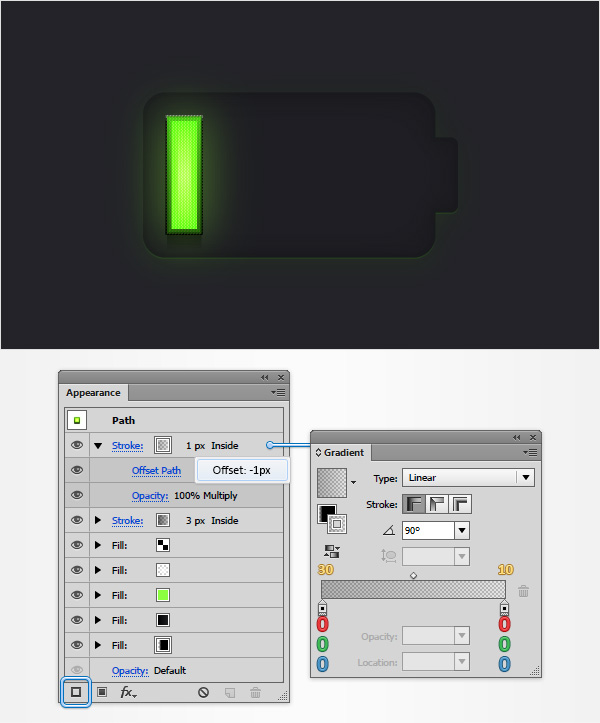

    Добавим еще одну едва заметную обводку в 1рх с тем же режимом наложения, но иными цветами заливок.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator

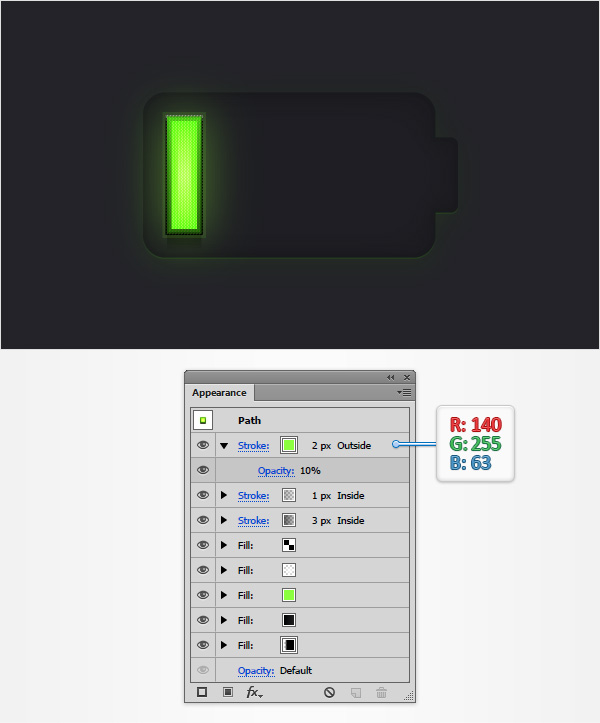

    Третья обводка будет прозрачностью в 10%, расположена Снаружи и залита цветом R=140 G=255 B=63.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator

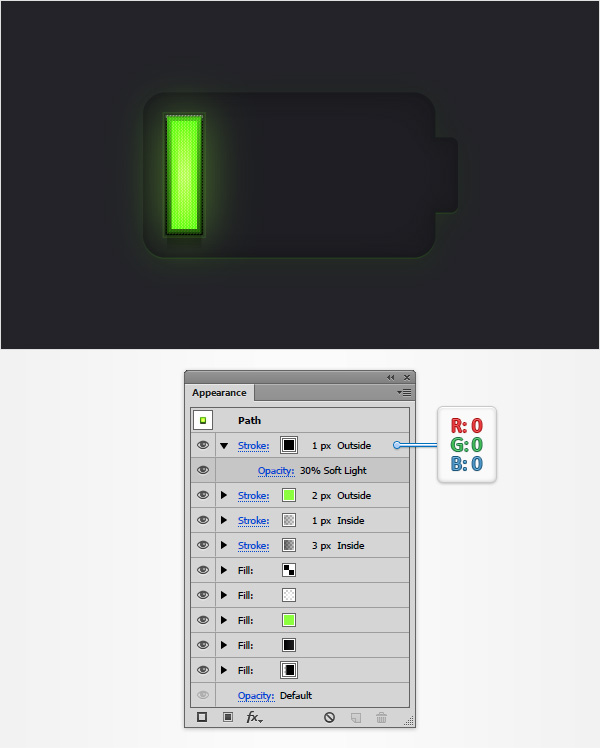

    Четвертую сделаем в режиме Soft Light с прозрачностью 30%, цветом R=0 G=0 B=0 и толщиной 1рх. Разместим её также с Внешнего края

    Как нарисовать стильную иконку батарейки в Adobe Illustrator

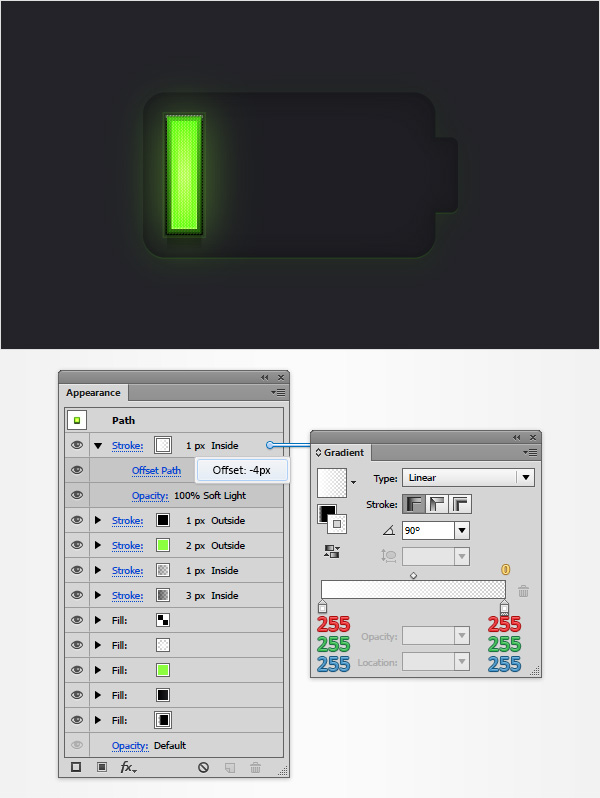

    Пятую обводку сместим на -4px (Effect > Path > Offset Path) все в том же режиме Soft Light и размещением с Внутреннего края. Толщину зададим в 1рх.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator



    Шаг 9. Скругляемся.

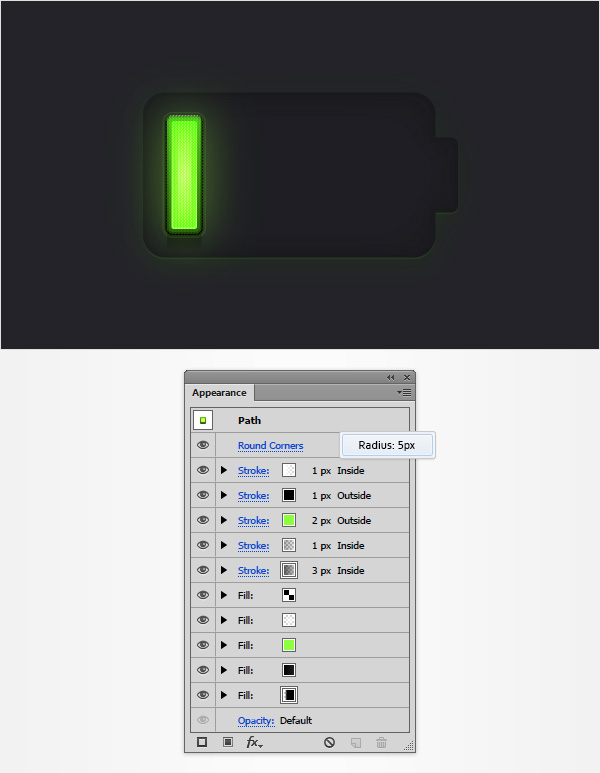

    Выделим заново наш стильный индикатор и применим к нему эффект закругленных углов (Effect > Stylize > Rounded Corners) с радиусом в 5рх.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator



    Шаг 10. Множим

    Продублируем наш индикатор несколько раз. Лучше всего сместить на фиксированное количество пикселей и затем воспользоваться комбинацией Ctrl+D, которая переместит копию объекта на ровно такое же расстояние.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator



    Шаг 11. Уровень заряда

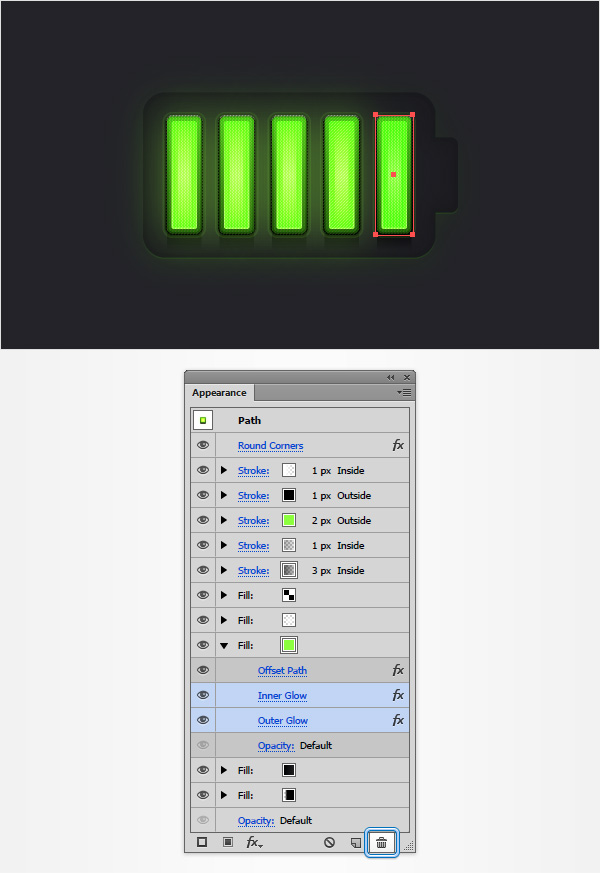

    Выделим крайнюю правую полоску. На панели Вид выберем в ней зеленую заливку и удалим в ней Свечения.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator

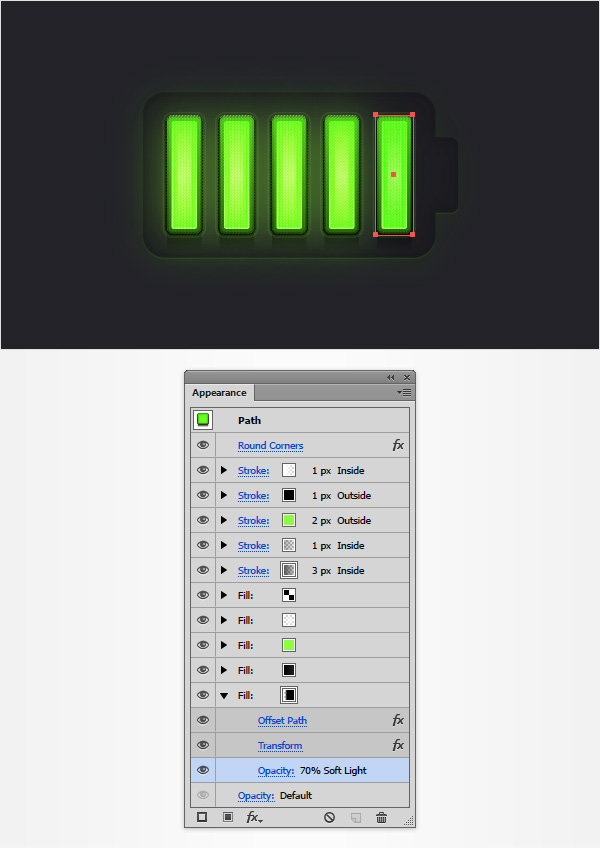

    Затем придадим этой заливке прозрачность в 70%.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator

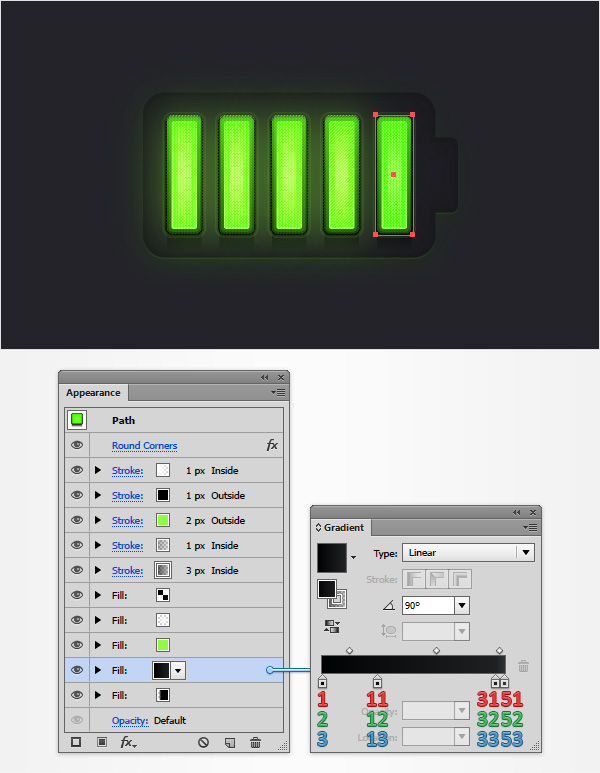

    После этого сменим настройки черной заливки, сразу под зеленой.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator

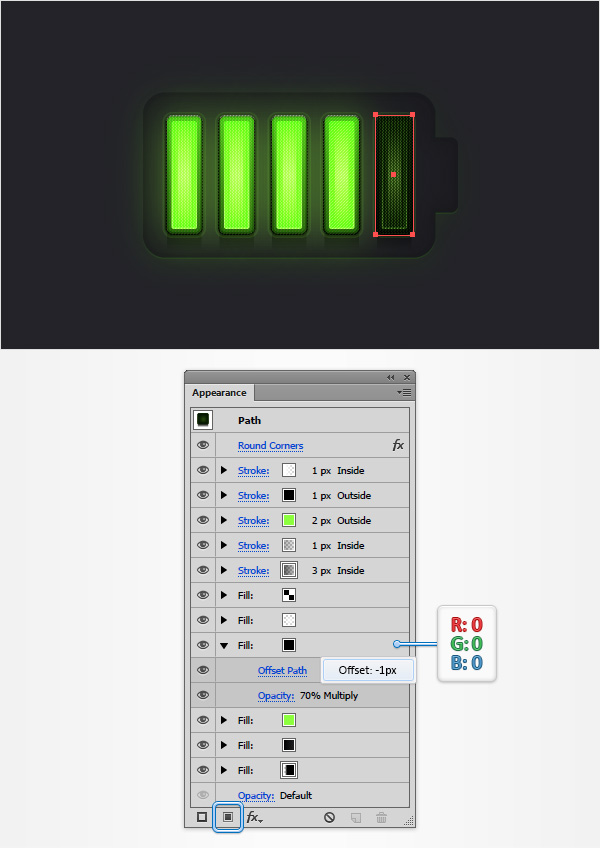

    Добавим новую заливку над зеленой с прозрачностью в 70%, режимом наложения Multiply и смещением контура на -1рх.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator

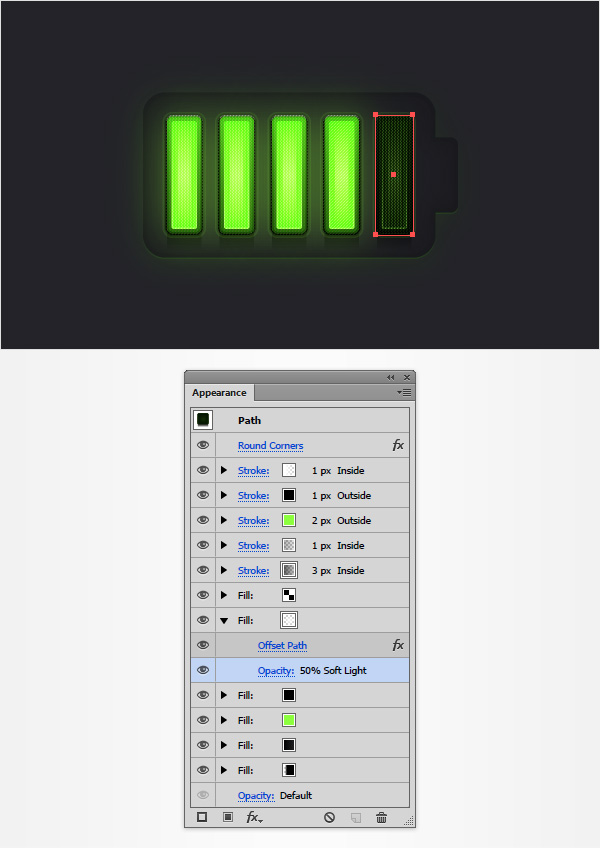

    Теперь выдели пятую снизу заливку (белую) и изменим ей прозрачность на 50%.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator


    Для заливки с квадратиками сделаем прозрачность 30%.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator

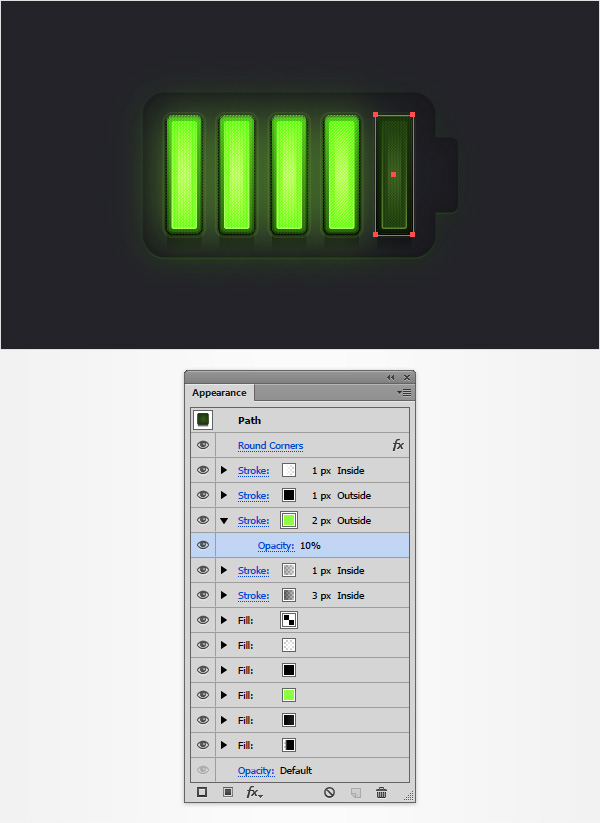

    Зеленой Обводке зададим прозрачность 10%.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator

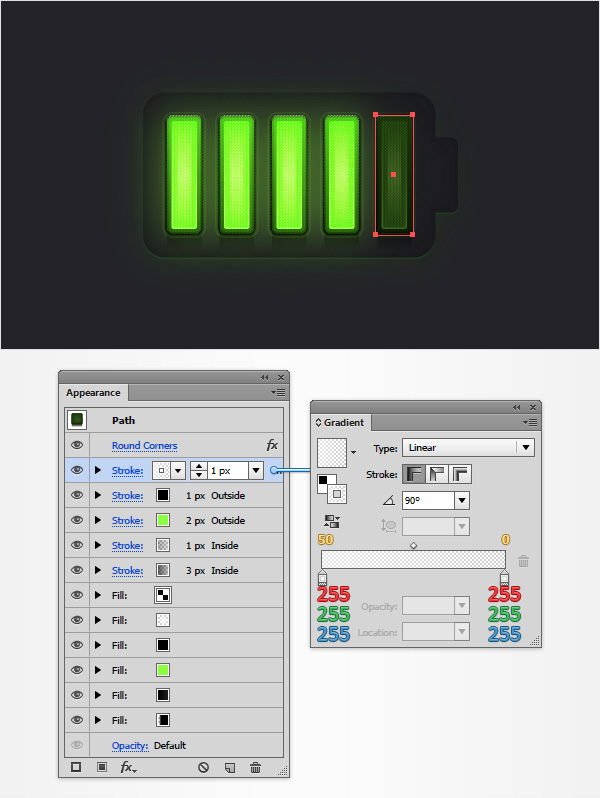

    И, наконец, самую верхнюю обводку зальем новым градиентом.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator


    Продублируем индикатор еще раз.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator



    Шаг 12. Еще немного блеска

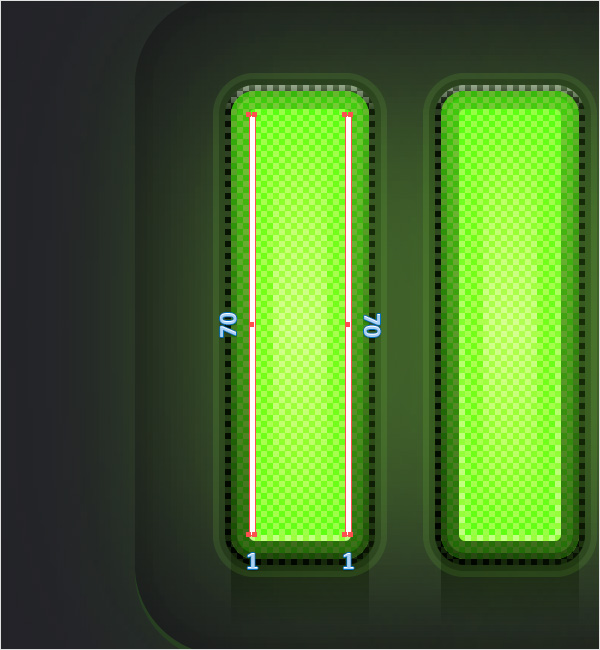

    Поменяем размер сетки на 1рх (Edit > Preferences > Guides & Grid) и нарискем прямоугольник размером 1х70рх. Продублируем его, как показано на рисунке и затем преобразуем в Объединенный контур (Сompound path, Ctrl + 8).

    Как нарисовать стильную иконку батарейки в Adobe Illustrator

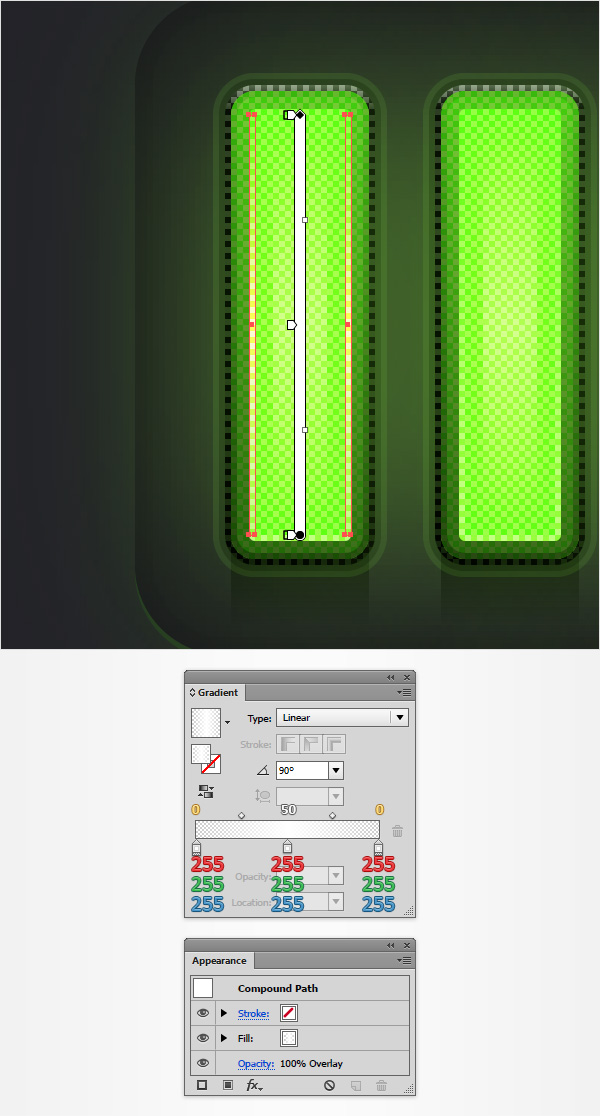

    Зададим новому контуру режим Перекрытие (Overlay) и зальем вертикальным белым градиентом.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator

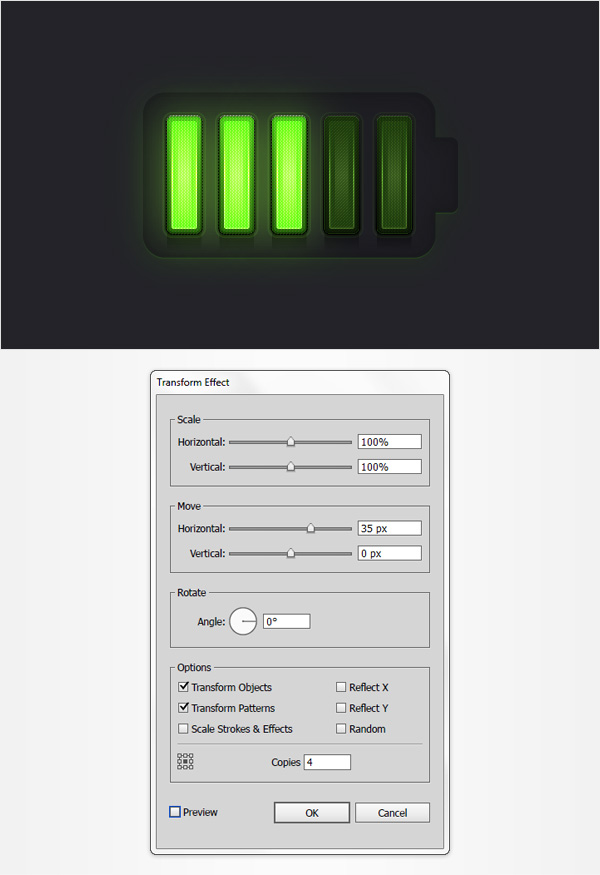

    Продублируем результат, смещая его 4 раза на 35рх (Effect > Distort & Transform > Transform).

    Как нарисовать стильную иконку батарейки в Adobe Illustrator



    Шаг 13. Фон

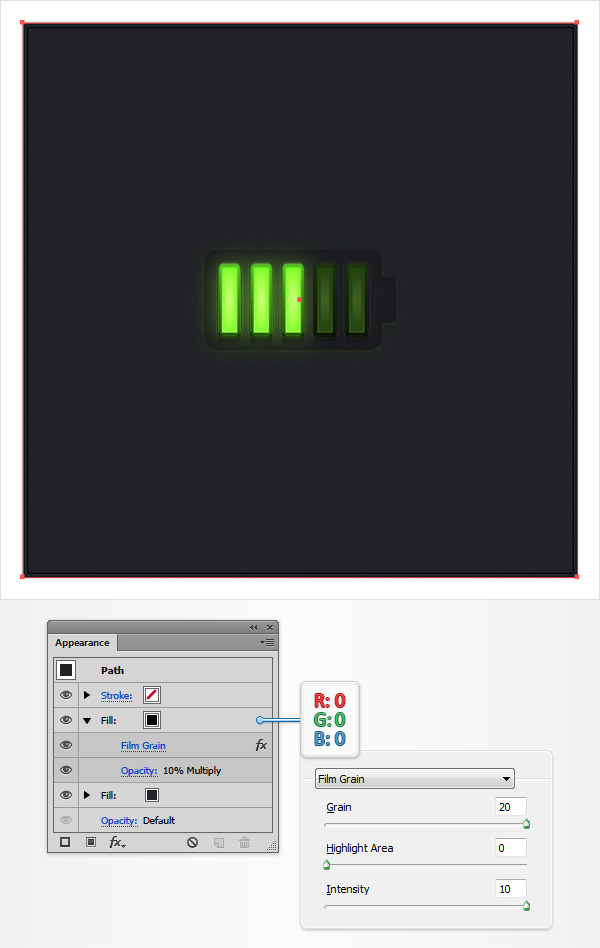

    Вернемся к нашему фону. Выделим его, добавим еще одну черную заливку, зададим ей прозрачность 10% с режимом Multiply, после чего добавим немного шума Effect > Artistic > Film Grain.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator

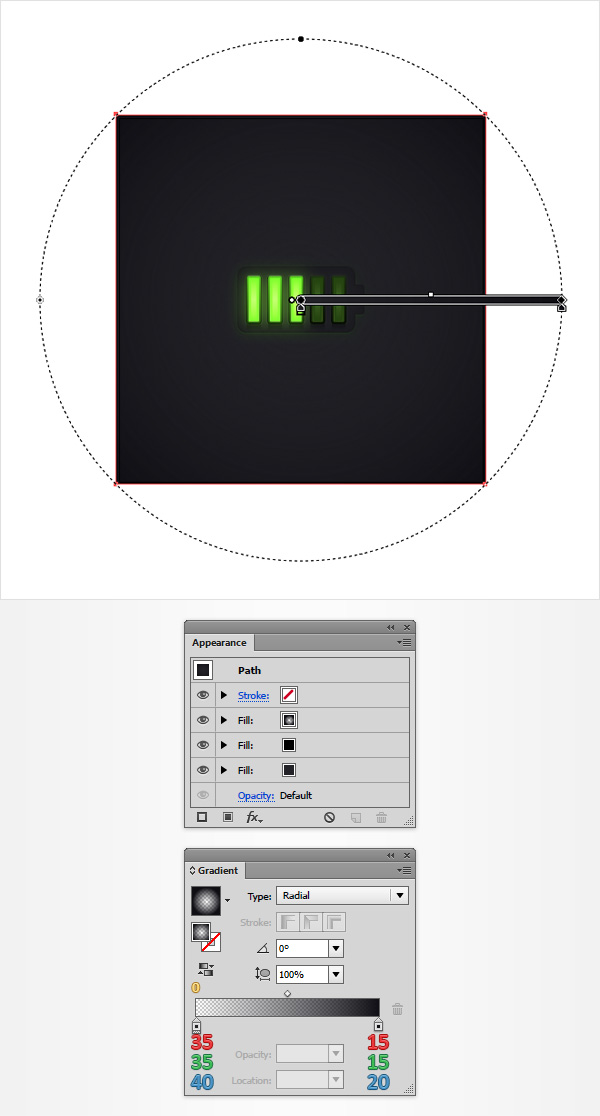

    И, наконец, самая последняя заливка у нас будет выполнена радиальным градиентом.

    Как нарисовать стильную иконку батарейки в Adobe Illustrator



    Попробуйте раскрасить в иные цвета получившийся результат и выставить различные уровни «заряда» через Edit > Edit Colors > Recolor Artwork (цветовое колесико на верхней панели) и ваша стильная иконка батарейки готова!

    Как нарисовать стильную иконку батарейки в Adobe Illustrator



    Автор урока: Andrei Marius
