    Как нарисовать 3D-иконку в Adobe Illustrator


    Не смотря на повальное увлечение плоским дизайном, векторные 3D рисунки по прежнему пользуются спросом. Красивые иконки всегда востребованы на стоках. В этом уроке мы узнаем как быстро нарисовать стильную 3D-иконку в Adobe Illustrator на примере символа курсора.

    Шаг 1. Основные настройки

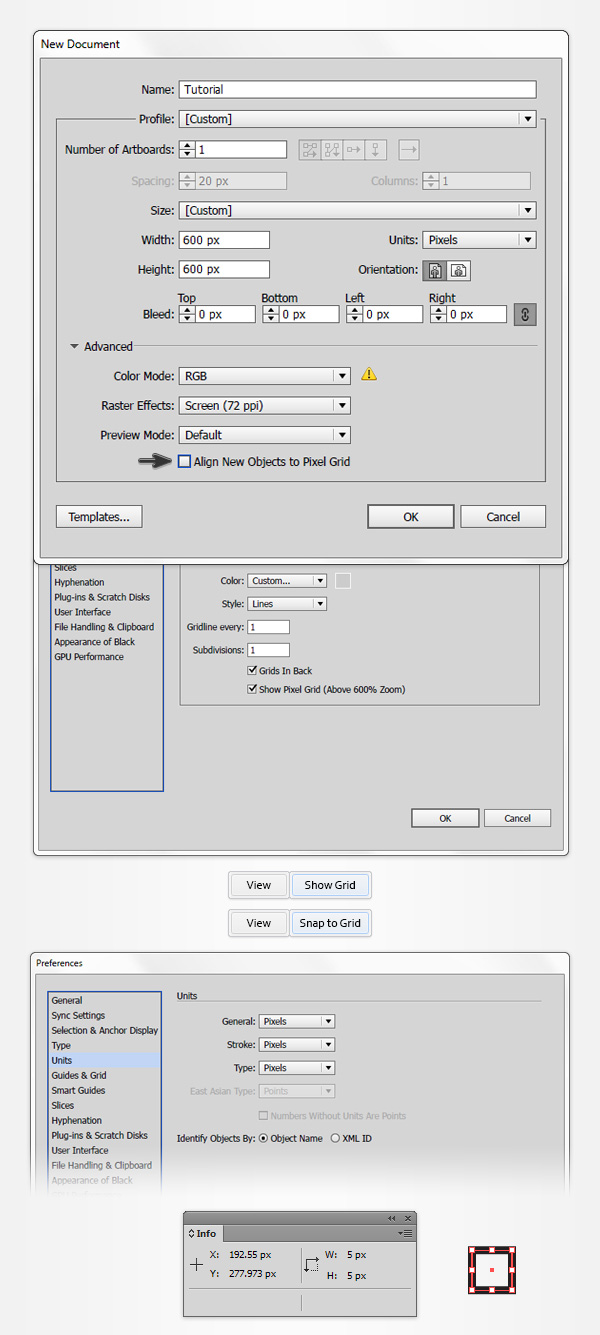

    Создадим новый документ (Ctrl+N) размерами 600х600 пикселей, разрешением 72dpi и без привязки к пиксельной сетке. Единицы измерения — пиксели. В меню Вид включим Сетку и Привязку к ней. Далее в Настройках (Edit > Preferences > Guides > Grid) выставим ячейку сетки, равную 1рх. При желании можно включить Информационную панель, что бы контролировать размеры формы (Window > Info).

    Как нарисовать 3D-иконку в Adobe Illustrator



    Шаг 2. Создаем форму стрелки

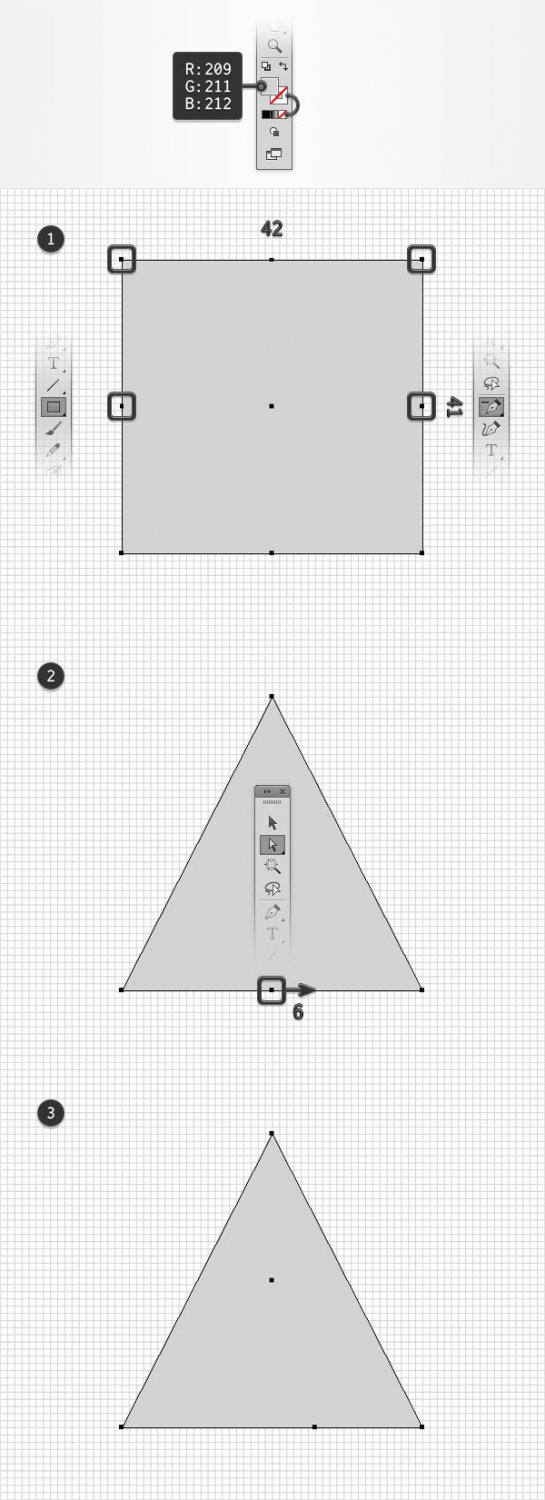

    Выберем инструмент Прямоугольник (М). Уберем цвет у обводки и зададим цвет заливки R=209 G=211 B=212. Нарисуем прямоугольник 42x41px. Привязка к сетке облегчит нам эту задачу.

    Теперь нам надо преобразовать фигуру в треугольник. Для этого сначала добавим опорных точек (Object > Path > Add Anchor Points), а затем, с помощью инструмента Удаления опорных точек (-) уберем те, что обведены на рисунке. В завершение сдвинем нижнюю центральную точку на 6рх вправо.

    Как нарисовать 3D-иконку в Adobe Illustrator



    Шаг 3. Корректируем стрелку

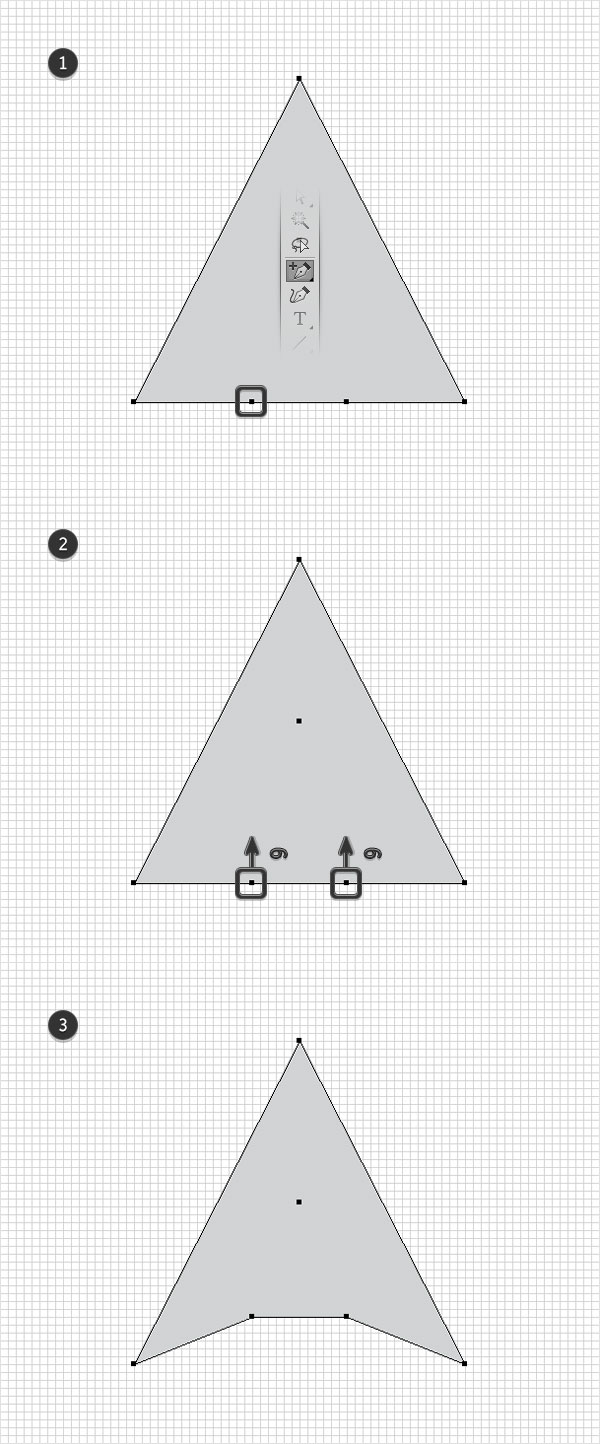

    Добавим еще одну опорную точку (+) внизу треугольника. Она будет смещена относительно центра на 6 пикселей влево. После чего выделим две точки в основании (А) поднимем их на 6 пикселей вверх.

    Как нарисовать 3D-иконку в Adobe Illustrator



    Шаг 4. Добавим основание

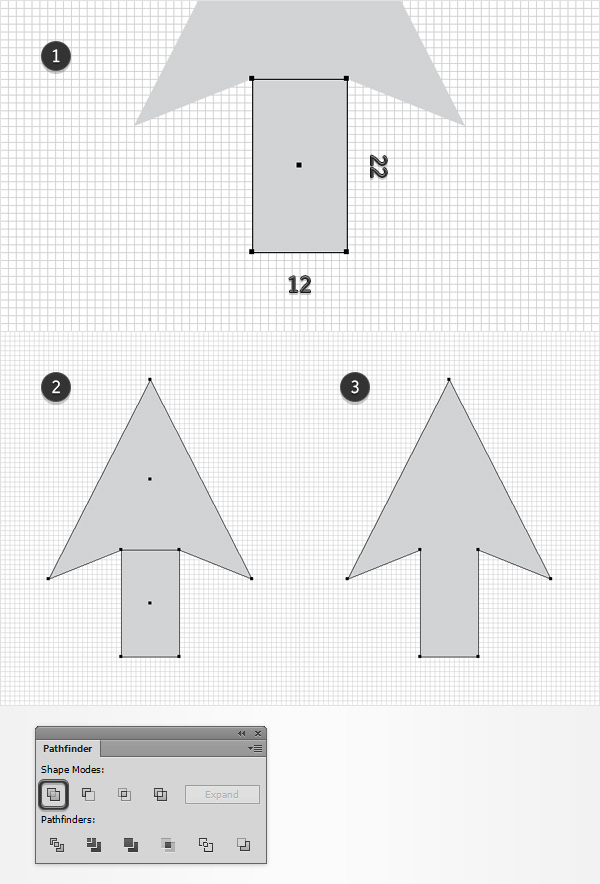

    Используя инструмент Прямоугольник (М), нарисуем фигуру 12x22px. Подставив четко под основание стрелки Соединим две фигуры через панель Обработка контуров (Pathfinder)

    Как нарисовать 3D-иконку в Adobe Illustrator



    Шаг 5. Делаем 3D

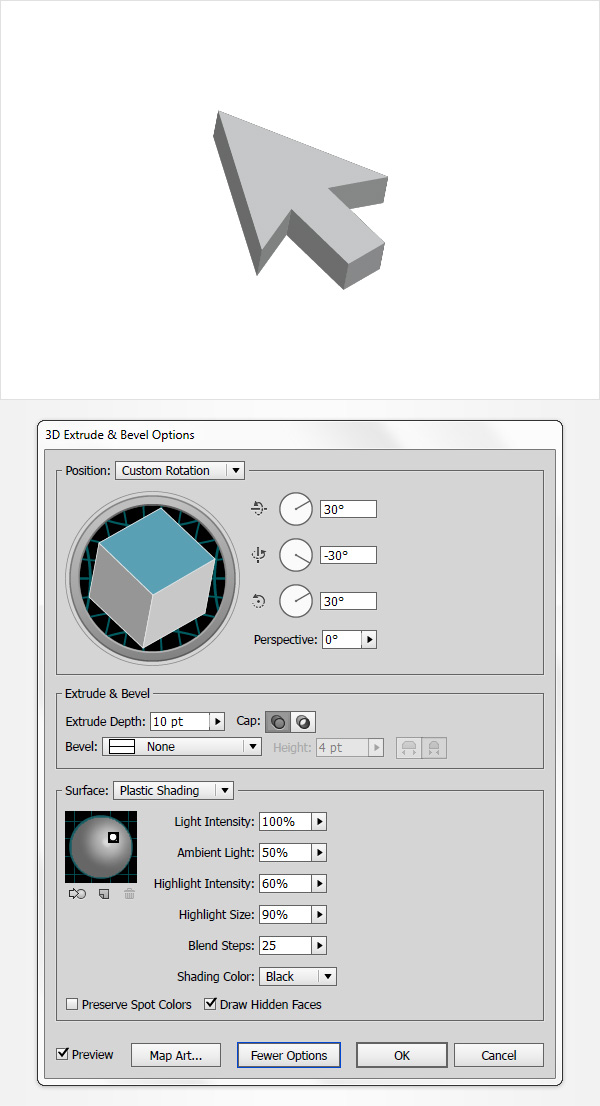

    С помощью фильтра Выдавливание (Effect > 3D > Extrude & Bevel) добавим объем для нашей иконки. Используем настройки, как показано на рисунке.

    Как нарисовать 3D-иконку в Adobe Illustrator



    Шаг 6. Первичная обработка

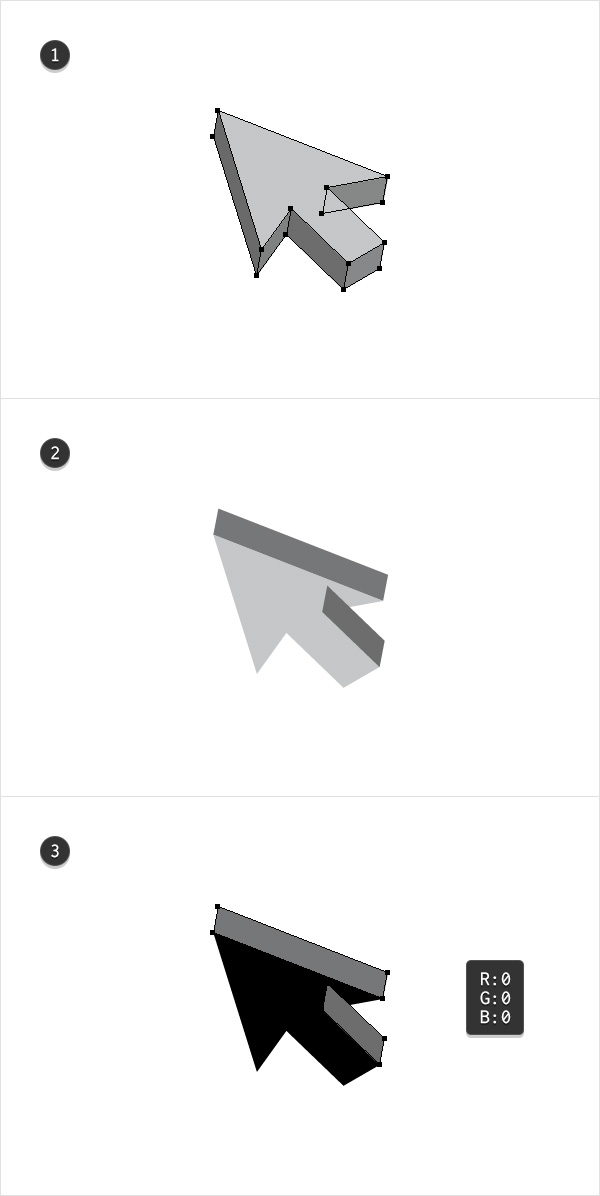

    Развернем получившуюся фигуру (Object > Expand Appearance). Далее выделим только видимые стороны стрелки (см рисунок). Сгруппируем их (Ctrl+G) и на панели Слоев выключим видимость этой группы. Нам покажутся элементы невидимой стороны 3D-объекта. Закрасим светло-серые участки черным цветом (R=0 G=0 B=0). Снова включим видимость переднего плана и разгруппируем фигуру.

    Как нарисовать 3D-иконку в Adobe Illustrator



    Шаг 7. Добавляем цвет и подсветку

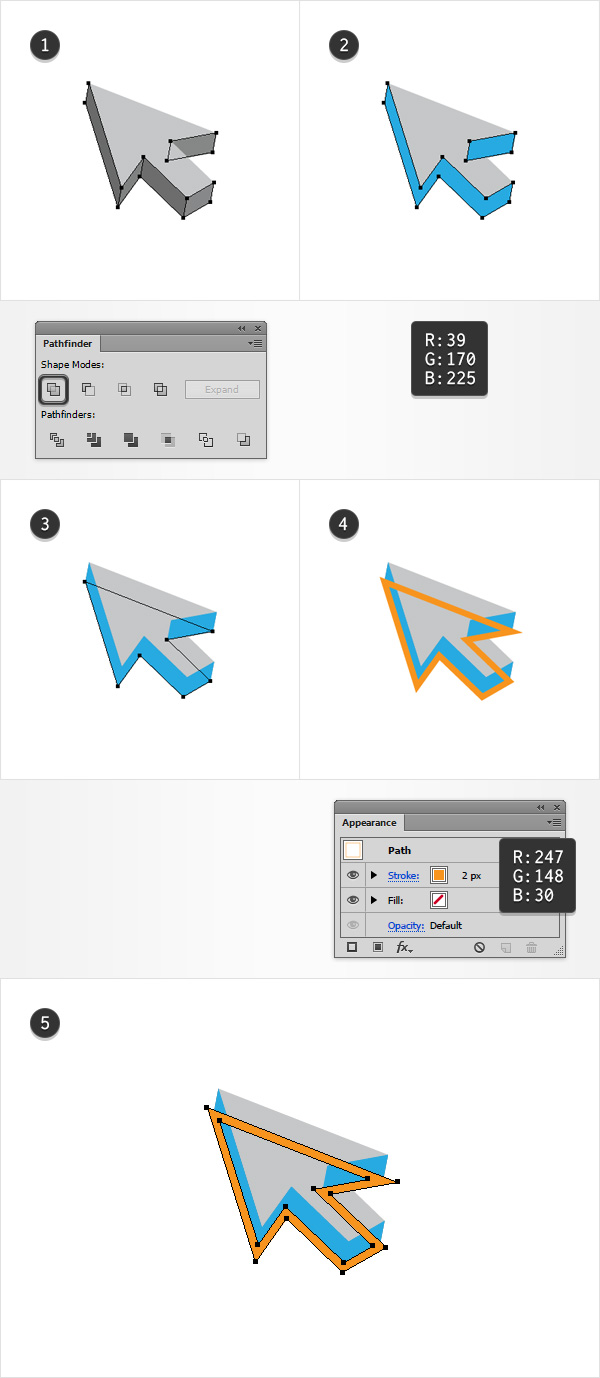

    Выделим 5 фигур, которые образуют боковые части. Продублируем их (Ctrl+C > Ctrl+F), затем Объединим через Обработку контуров и преобразуем в Сложенный контур (Сompound path, Ctrl+8). Результат зальем R=39 G=170 B=225.

    На панели Слоев выделим задний фон. Продублируем его и переместим на передний план (Ctrl+Shift+]). Идем на панель Действий, убираем заливку и делаем обводку цветом R=247 G=148 B=30, толщину линии выберем 2px. После чего Преобразуем обводку в форму (Object > Path > Outline Stroke).

    Как нарисовать 3D-иконку в Adobe Illustrator

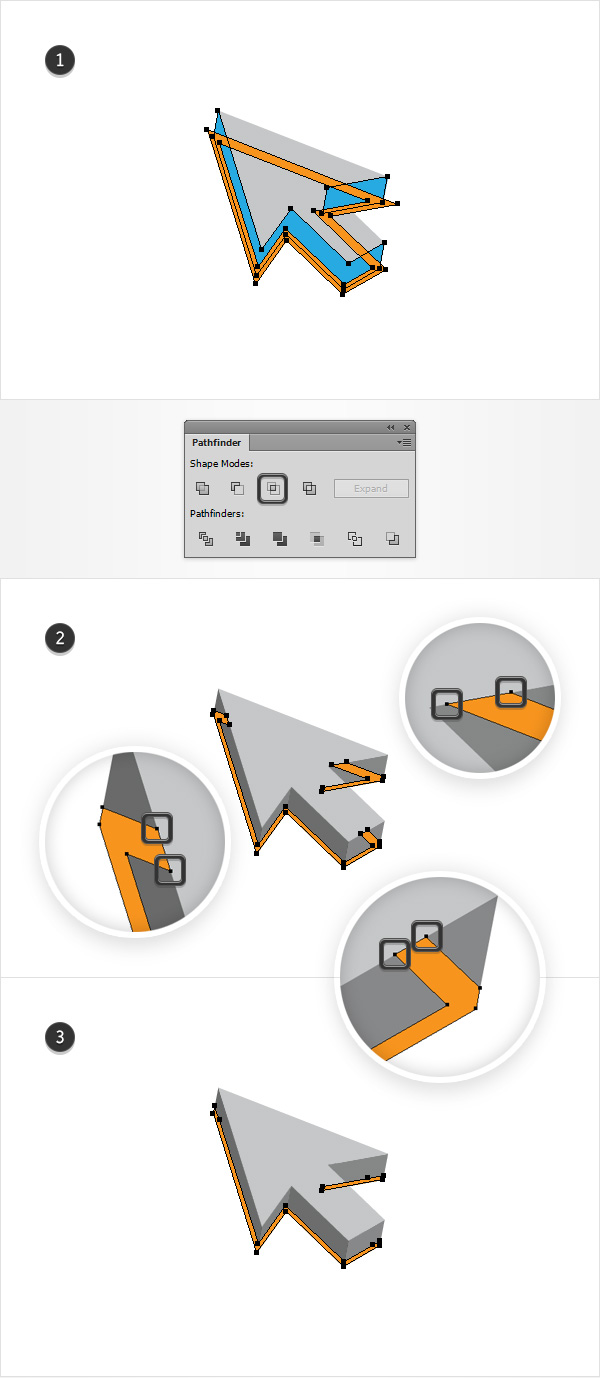

    Выберем синюю и оранжевую форму и затем Разделим их с помощью панели Обработки контуров. Новую форму преобразуем в Сложенный контур. Далее уберем некоторые точки (-) с остатков желтой формы, как показано на рисунке.

    Как нарисовать 3D-иконку в Adobe Illustrator


    Не снимая выделения, перейдем на панель Действий. Заменим заливку на черный, выставим прозрачность в 20%, а Режим смешивания установим Рассеянный свет (Soft Light).

    Как нарисовать 3D-иконку в Adobe Illustrator

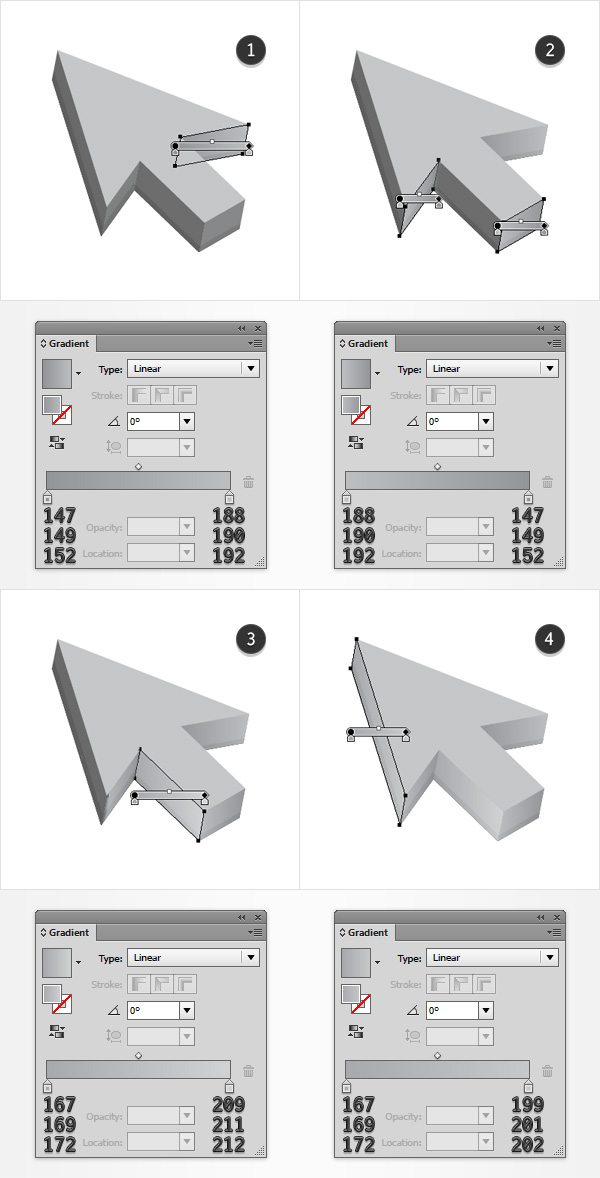

    По очереди выделяем пять боковых форм и заливаем их Линейными градиентами, как показано на рисунке.

    Как нарисовать 3D-иконку в Adobe Illustrator

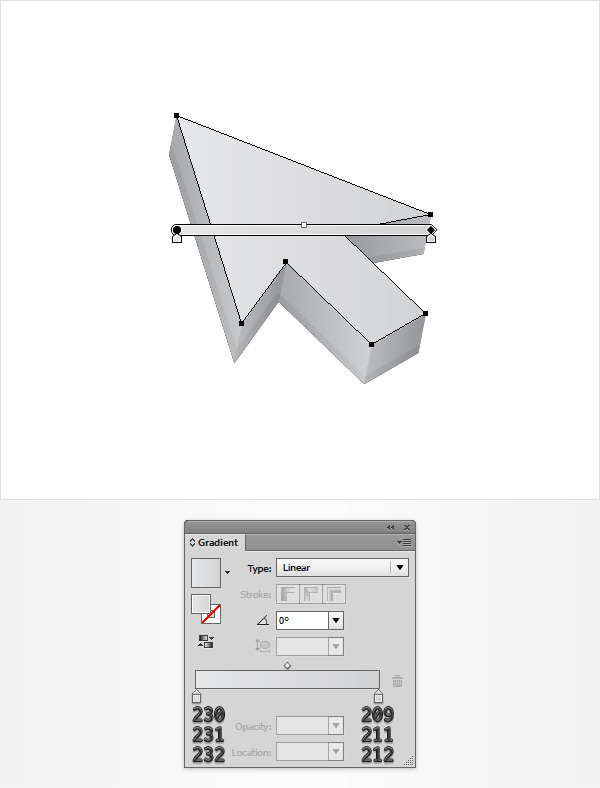

    Аналогично зальем верхушку курсора.

    Как нарисовать 3D-иконку в Adobe Illustrator

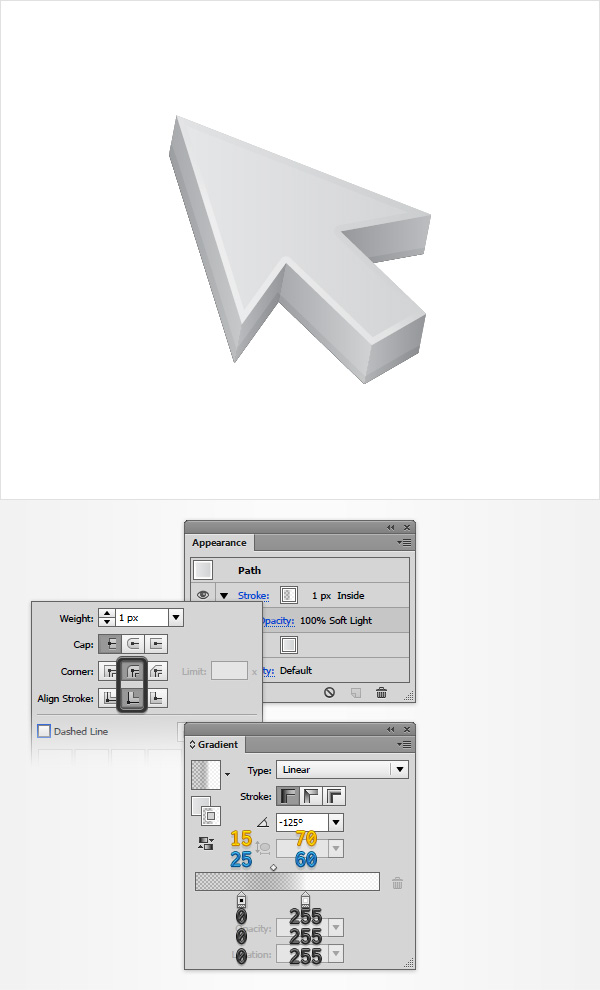

    Добавим ей обводку. Перейдем на панель Действий, выставим Режим смешивания Рассеянный свет (Soft Light). Далее изменим положения и прозрачность ползунков градиента, как на рисунке. Обратите внимание, что синий цвет означает положение, а желтый — прозрачность. После этих действий добавим обводку в один пиксель. В её настройках поставим Закругленные углы и расположение Внутри.

    Как нарисовать 3D-иконку в Adobe Illustrator



    Шаг 8. Очерчиваем форму

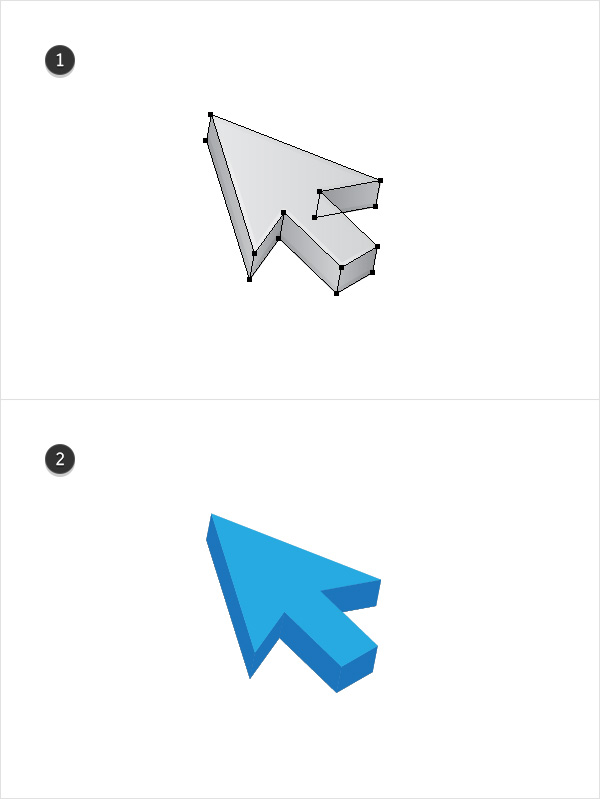

    Выделим видимые формы. Продублируем их. Уберем все градиенты, заменив их случайными оттенками синего. Уберем обводки у верхней части.

    Как нарисовать 3D-иконку в Adobe Illustrator

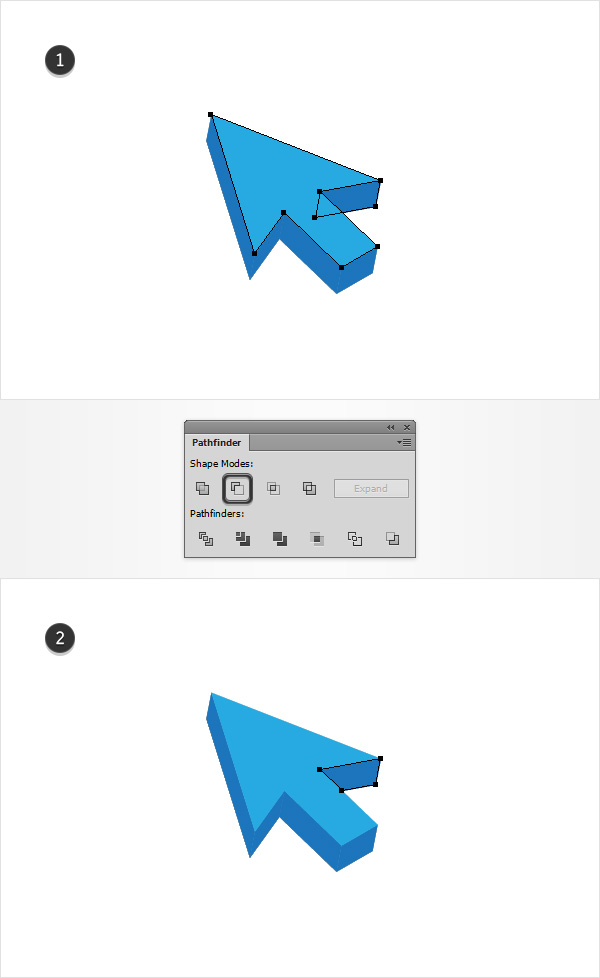

    Продублируем верхнюю часть курсора. Добавим (Shift) синюю боковушку, показанную на рисунке. Вычтем эти формы.

    Как нарисовать 3D-иконку в Adobe Illustrator


    Выделим все синие формы. На панели Действий удалим заливки и зададим обводку в 1рх. Затем Сгруппируем результат (Ctrl+G).

    Как нарисовать 3D-иконку в Adobe Illustrator

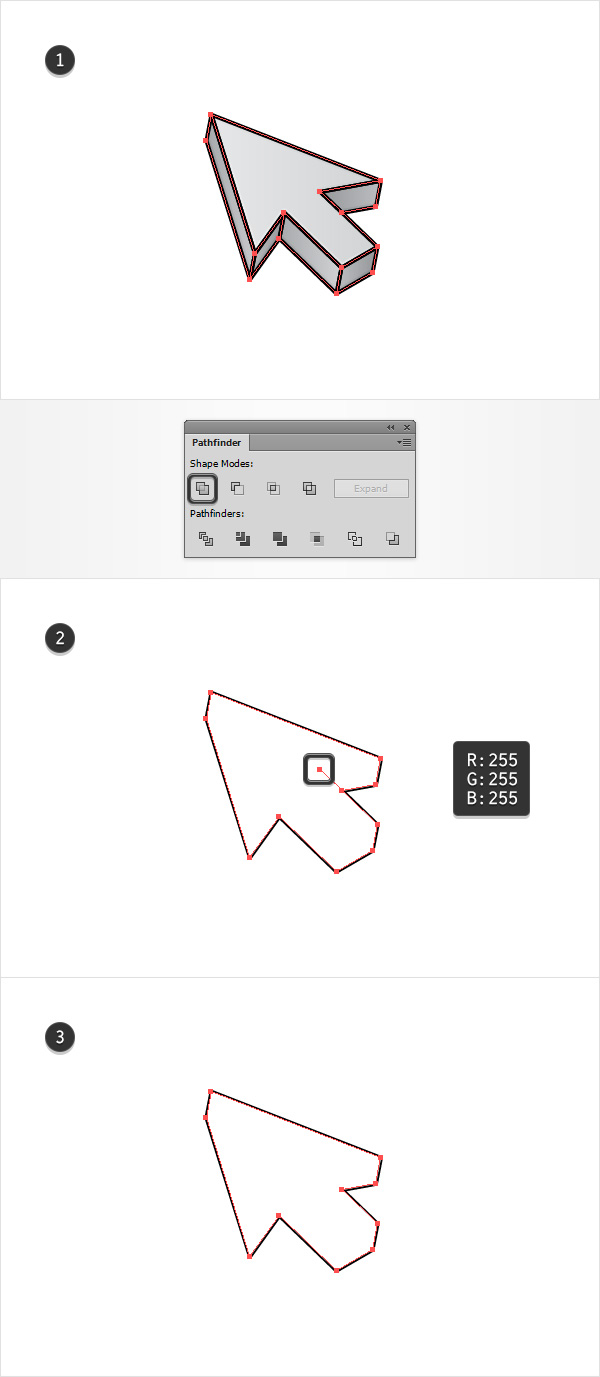

    Продублируем результат. Объединим его через панель Обработки контуров. Зададим новой форме белую заливку. Вернемся к черной обводке и удалим лишнее, как показано на рисунке.

    Как нарисовать 3D-иконку в Adobe Illustrator

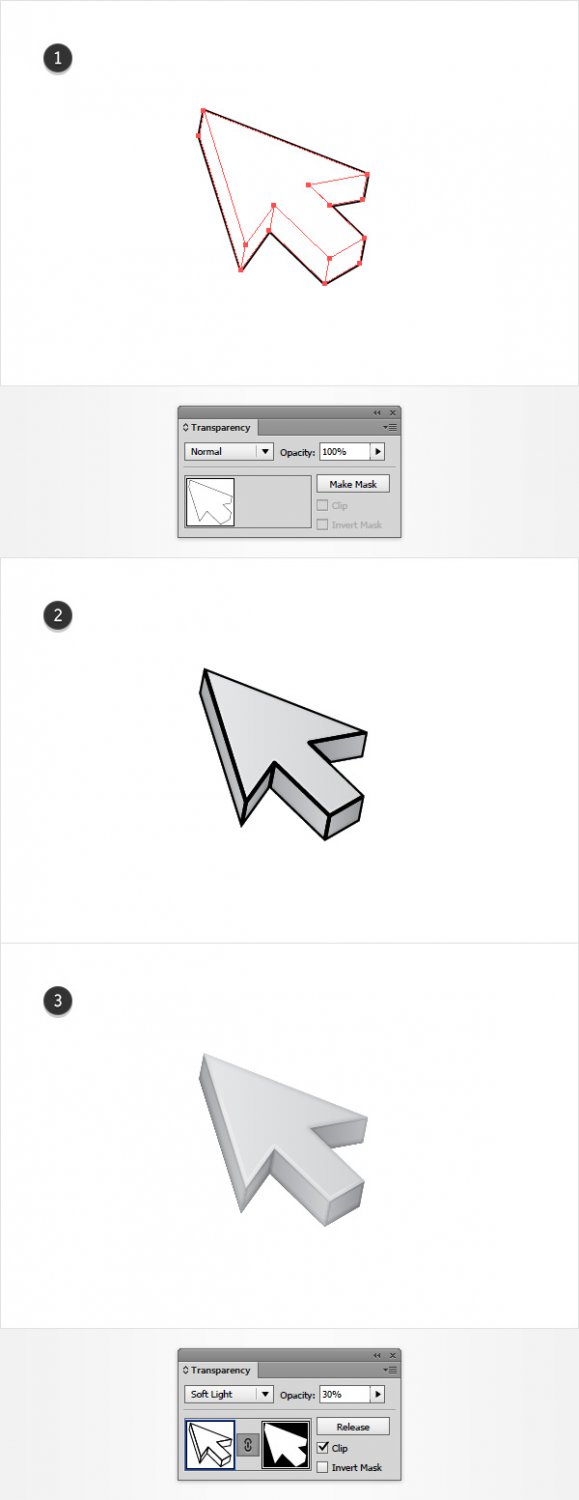

    Выделим белую форму и черную обводку. Затем откроем панель Прозрачности и создадим маску. После чего зададим режим смешивания Рассеянный свет, а прозрачность выставим 30%.

    Как нарисовать 3D-иконку в Adobe Illustrator

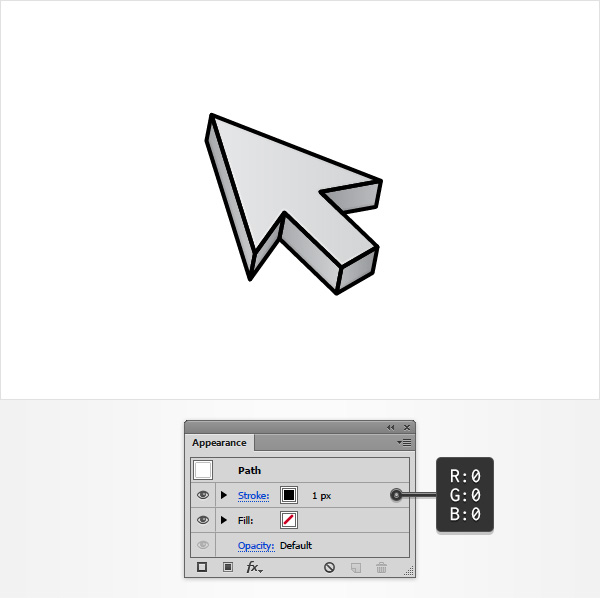

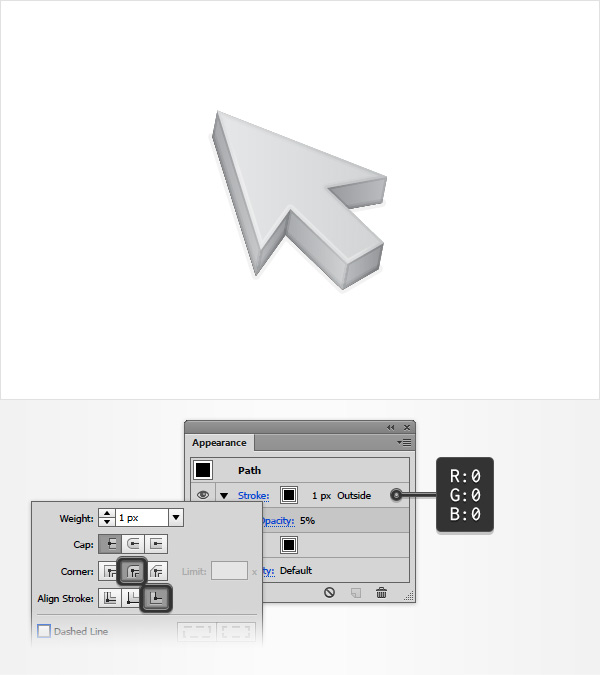

    Вернемся к панели слоев и выделим задний план. Идем в панель Действий. Добавим форме обводку в 1 пиксель. Проследим, что бы она располагалась снаружи и углы были скруглены. Прозрачность обводки зададим в 5%.

    Как нарисовать 3D-иконку в Adobe Illustrator

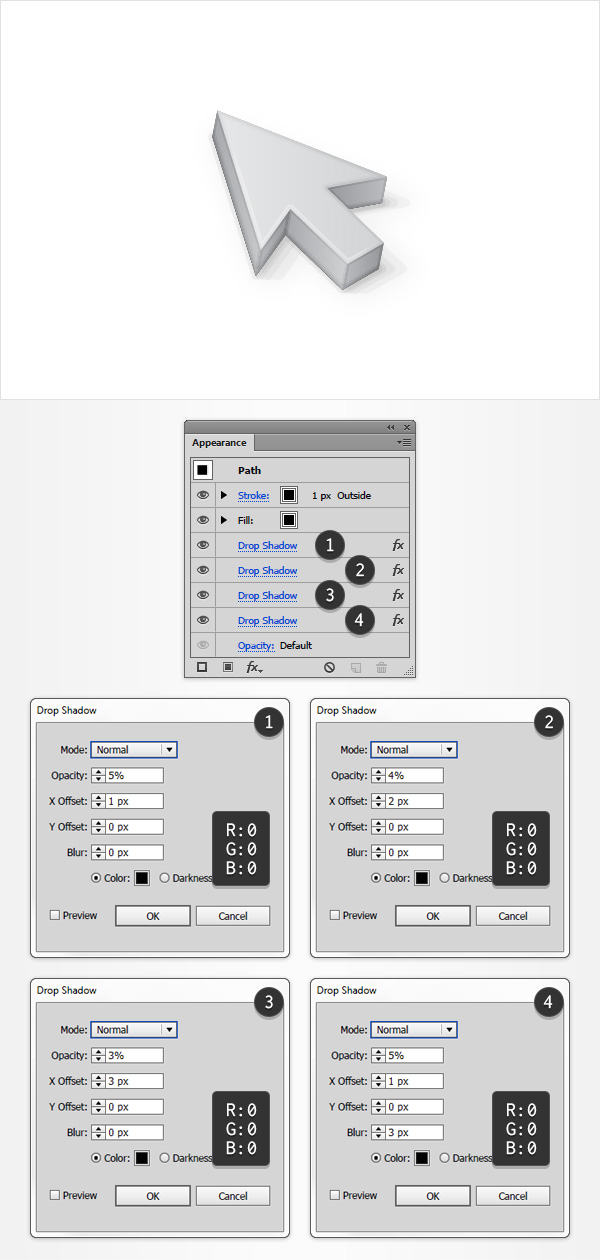

    Далее добавим Тень через меню Эффектов (внизу панели). Даже не одну тень, а целых три. Выбираем настройки, как показано на рисунке.

    Как нарисовать 3D-иконку в Adobe Illustrator



    Шаг 9. Тени и раскрашивание

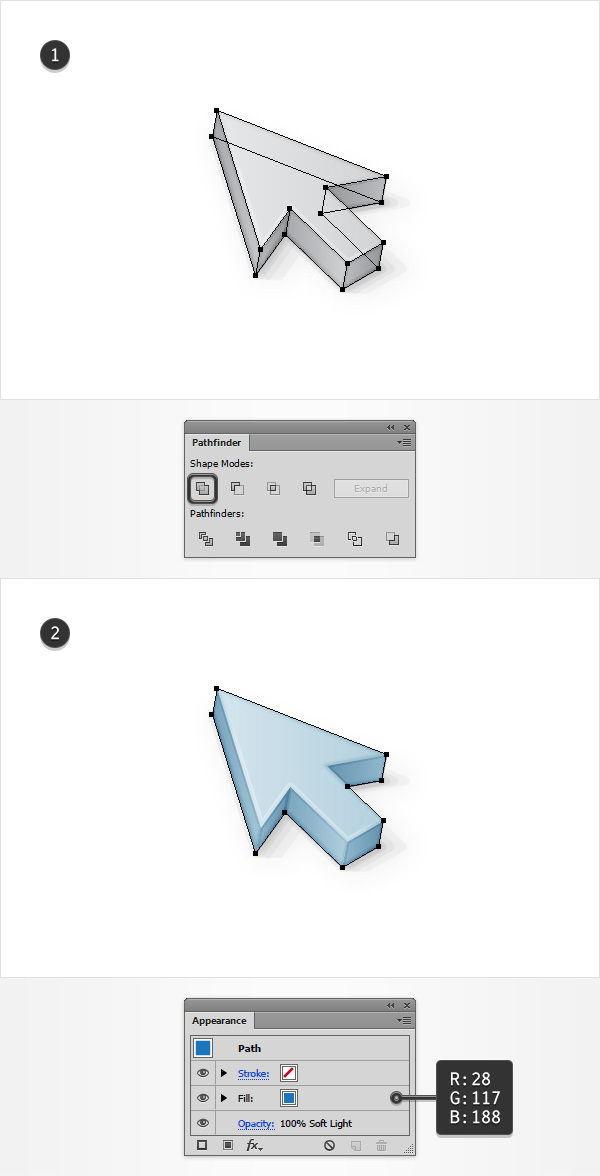

    У нас была «замаскированная» группа. Выделим её и Продублируем. С помощью панели Обработки контуров Объединим её. Закрасим новую форму R=28 G=117 B=188 и зададим ей режим смешивания Рассеянный свет.

    Как нарисовать 3D-иконку в Adobe Illustrator

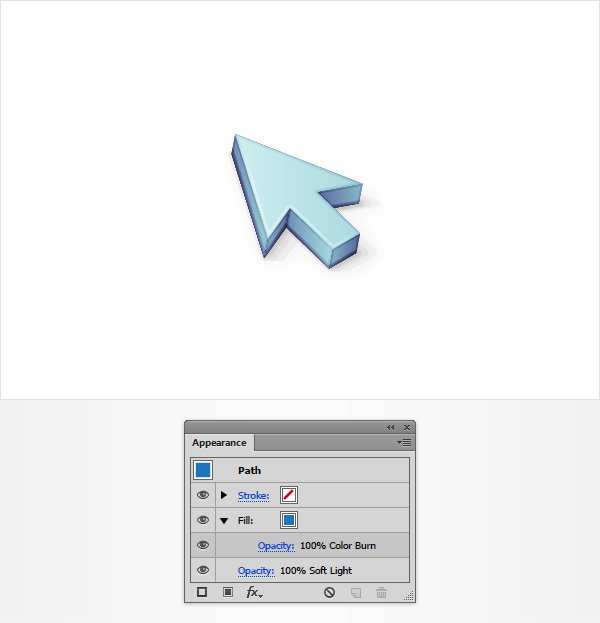

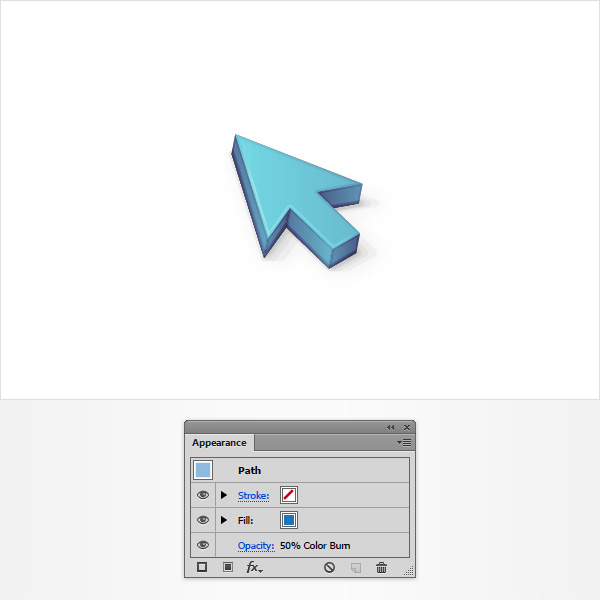

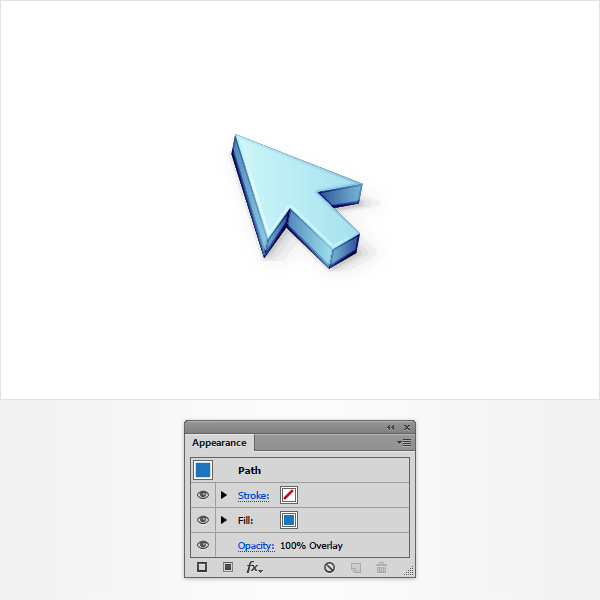

    Попробуйте другие варианты режима смешивания.

    Как нарисовать 3D-иконку в Adobe Illustrator


    И прозрачности...

    Как нарисовать 3D-иконку в Adobe Illustrator


    Или даже несколько режимов...

    Как нарисовать 3D-иконку в Adobe Illustrator

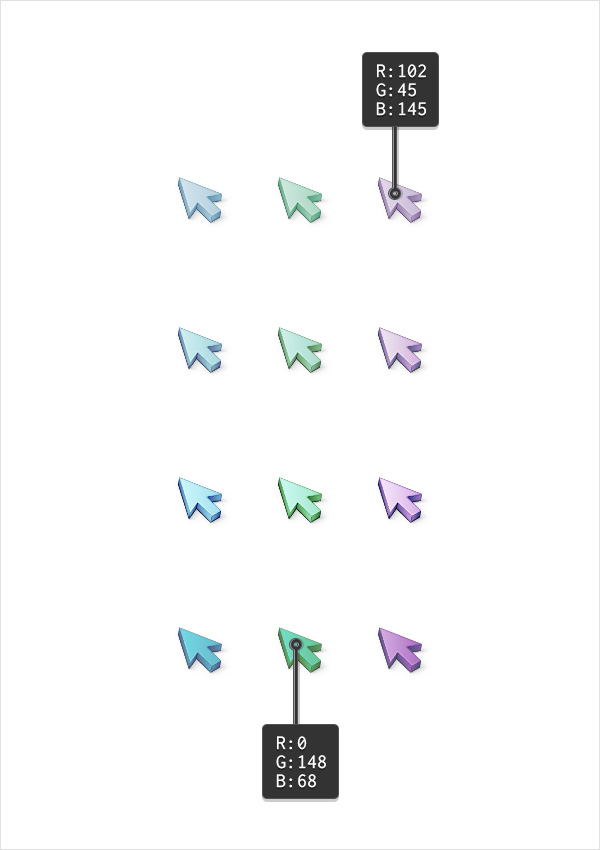

    И, в конце концов, не стесняйтесь варьировать цвета.

    Как нарисовать 3D-иконку в Adobe Illustrator


    Наша 3D-иконка готова! Не забудьте поделиться своими результатами!

    По материалам урока Andrei Marius.
