    Сегодня мы окунемся в детство и нарисуем в Illustrator торговый автомат по продаже жевательной резинки и конфет.

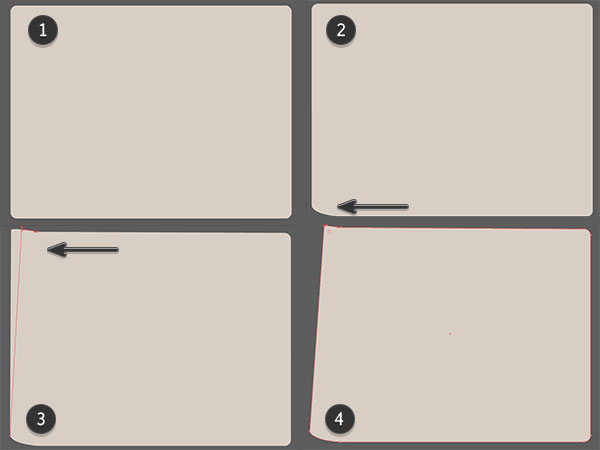

    Итак, на первом шаге создадим новый документ и нарисуем большой прямоугольник, примерно на 2/3 ширины листа. Через фильтр Закругленные углы сделаем необходимое нам небольшое скругление границ. Развернем вид, что бы получить новые опорные точки. (Этот шаг можно также сделать и с помощью инструмента Скругленный прямоугольник, но там может понадобиться больше времени для поиска оптимального радиуса для углов.)

    После этого несколько деформируем одну часть прямоугольника, как показано на рисунке.

    Как нарисовать торговый автомат в Illutrator

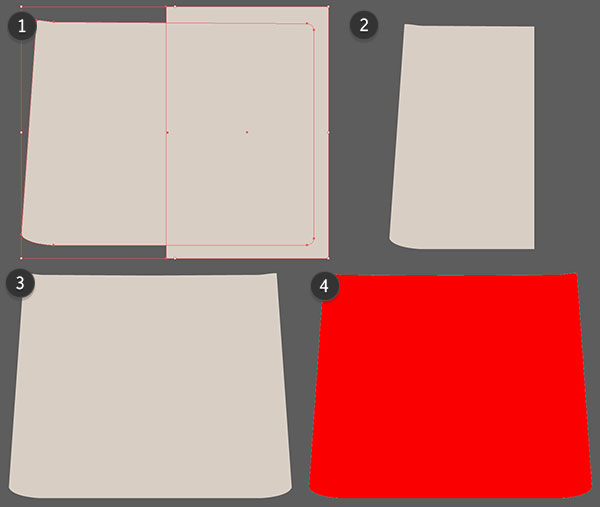

    Отрежем недеформированный кусок (чтобы убрать скругления), продублируем получившуюся фигуру (Ctrl+C -> Ctrl+F), результат отразим зеркально и, соединив края, образуем новую симметричную фигуру.

    Как нарисовать торговый автомат в Illutrator


    У нас получилась основа автомата.


    Шаг 2. Добавим объем

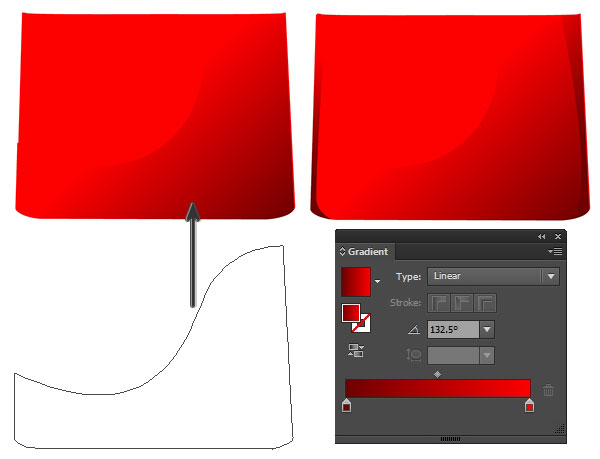

    Продублируем фигуру и с помощью Пера (Р) изогнем её, как показано на рисунке. Аккуратно совместим с основой и зальем градиентом. Получился "классический" блик. Аналогичным образом сделаем загибы по краям (их зальем более темным цветом)

    Как нарисовать торговый автомат в Illutrator

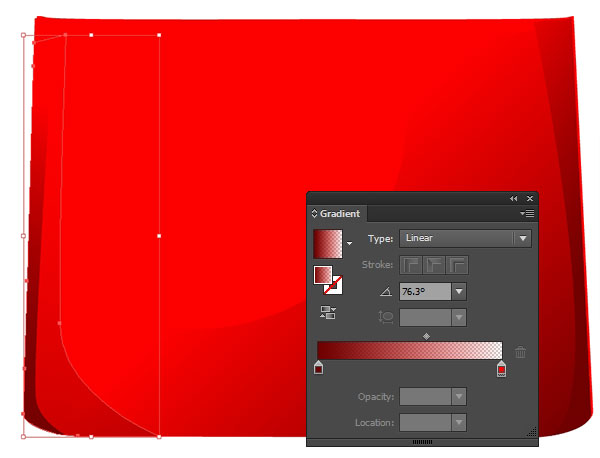

    Третий блик сделаем с заливкой градиентом от насыщенного красного до красного с 0% прозрачностью. Если вы рисуете для стоков, то вместо прозрачности цветов градиента лучше использовать режимы наложения. Например, Умножение с заливкой от красного к белому.

    Как нарисовать торговый автомат в Illutrator



    Шаг 3. Стыки

    Наш автомат — составная машина. Покажем стыки деталей.

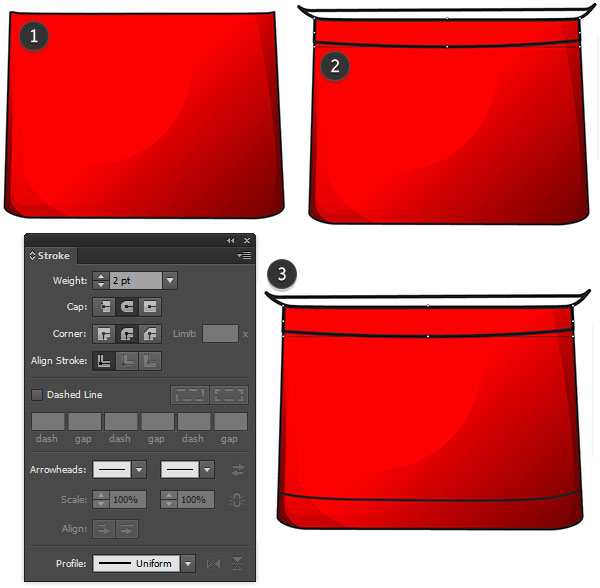

    Скопируем основную форму и вставим её на новый слой (Ctrl+C -> Ctrl+F). Уберем заливку и сделаем обводку черным в 2pt толщиной. В нижней части нарисуем слегка изогнутую к краям линию, а в верхней — подставку под емкость с конфетами. Её также лучше рисовать сначала только одну сторону, а потом продублировать, развернуть и соединить для симметричности.

    Как нарисовать торговый автомат в Illutrator



    Шаг 4. Добавим сами детали

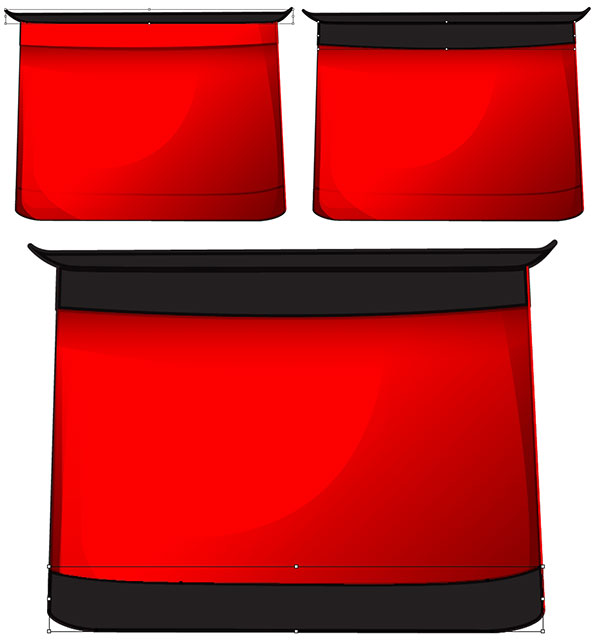

    Сгруппируем наши стыки (Ctrl+G). На панели прозрачности выберем режим Мягкий свет (Soft Light). Продублируем группу (Ctrl+C -> Ctrl+F), вернем режим смешивания на Нормальный, зальем черным и уберем обведение. Поместил на один слой ниже стыков, что бы они были видны (Ctrl+[)

    Как нарисовать торговый автомат в Illutrator

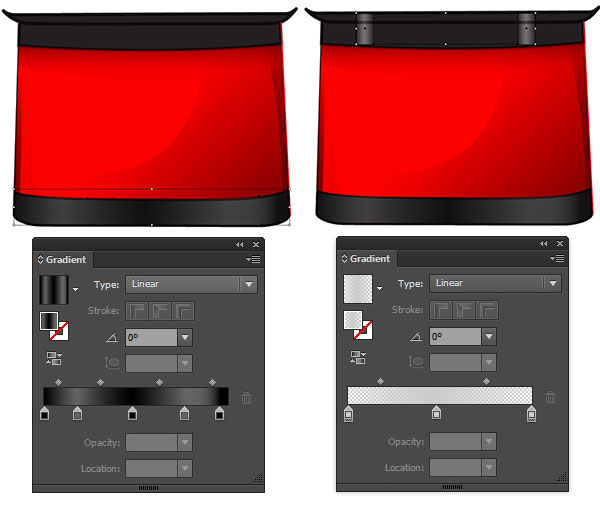

    Красная основа блестит, добавим блеска и на черные детали. В этом нам помогут градиенты. Выберем Частичным выделением (А) нижнюю черную деталь и зальем её градиентом от черного к серому, как показано на рисунке. В верху же нарисуем два небольших прямоугольника и зальем их градиентом с прозрачностями.

    Как нарисовать торговый автомат в Illutrator


    Сами же верхние части продублируем и зальем черно-серым градиентом, как и внизу, но придадим фигуре прозрачность в 45%

    Шаг 5. Еще бликов!

    На это этапе нарисуем пять горизонтальных прямоугольников. Будем заливать их серыми градиентами с различной прозрачностью, что бы добиться эффекта, как на рисунке.

    Как нарисовать торговый автомат в Illutrator


    После этого их также поместим на уровень ниже стыков.

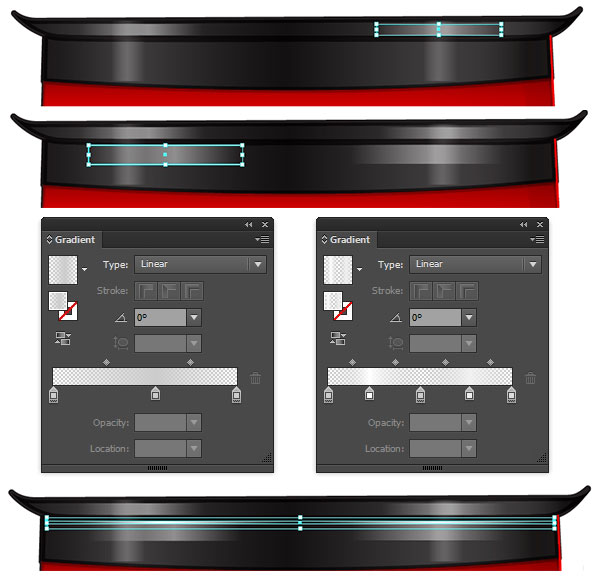

    В завершении с верхней частью добавим еще три прямоугольника, которые зальем градиентами светло-серого оттенка от 100% до 0%, выставив при этом прозрачность фигур на уровне 40%.

    Как нарисовать торговый автомат в Illutrator



    Шаг 6. Нижняя часть

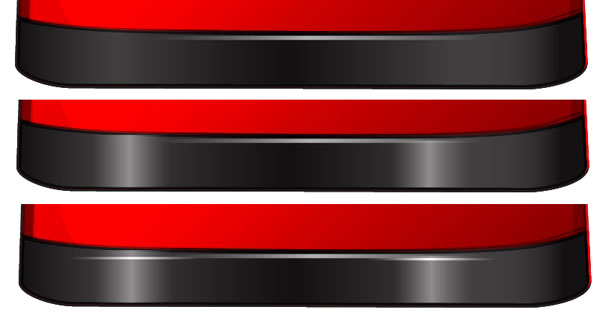

    Нам нужны блики и внизу. Создадим их по аналогии с предыдущими шагами.

    Как нарисовать торговый автомат в Illutrator



    Шаг 7. Центр

    Сильные блики в центральной части тоже не помешают. Здесь будем использовать тонкие вертикальные прямоугольники. Градиенты будут белые от 100% до 0% и также с прозрачностью в 40%.

    Как нарисовать торговый автомат в Illutrator



    Шаг 8. Стеклянный контейнер

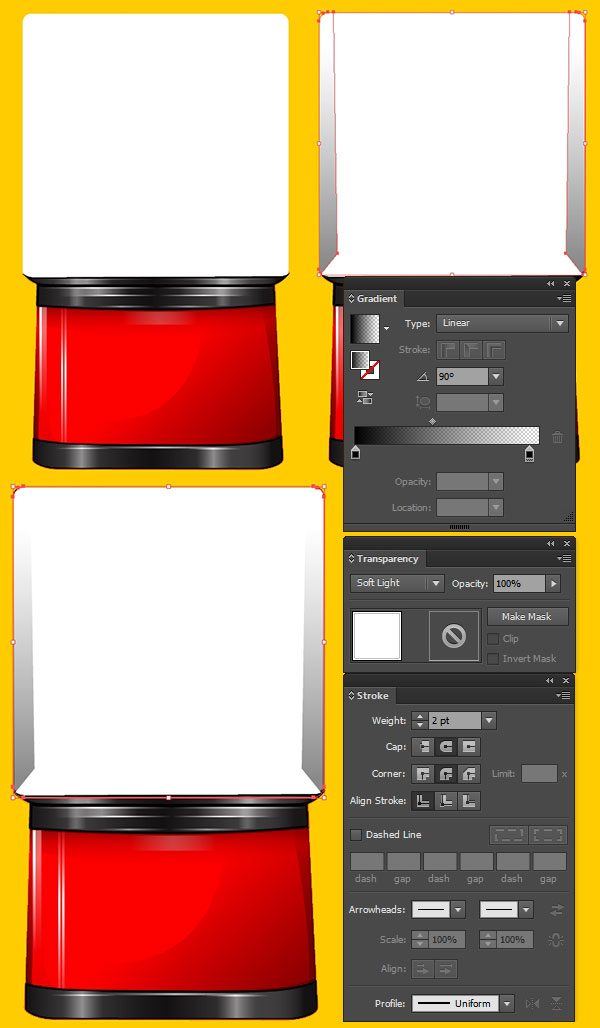

    На слое ниже основы автомата нарисуем контейнер для конфет в виде прямоугольника с закругленными углами. Зальем его белым. С помощью инструмента Перо (Р) сделаем тени по бокам, аналогично сделанным ранее. Заливать их будем черным градиентом от 100% до 0%. Продублировав контейнер, уберем его заливку и сделаем обводку в 2pt с прозрачностью Мягкий свет.

    Как нарисовать торговый автомат в Illutrator



    Шаг 9. Крышка

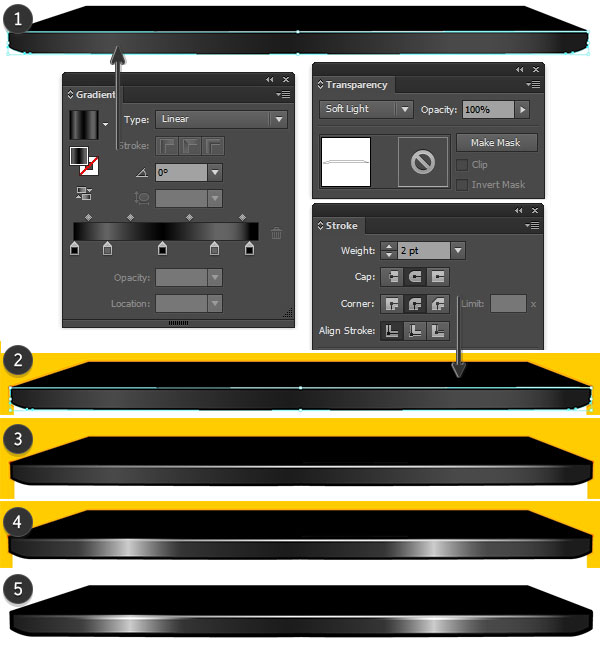

    Нарисуем с помощью прямоугольников две фигуры — верх крышки и её боковую часть. С помощью Пера сдвинем опорные точки, как показано на рисунке.

    Как нарисовать торговый автомат в Illutrator


    Боковую часть нам понадобится залить градиентом из смеси черного и серого. После этого скопируем верхнюю и боковую части, уберем их заливки, добавим обводки по 2pt и режим смешивания Мягкий свет.

    И, наконец, с помощью двух горизонтальных и одного вертикального прямоугольника создадим отблески на боковой панели.

    Как нарисовать торговый автомат в Illutrator



    Шаг 10. Внутренняя начинка

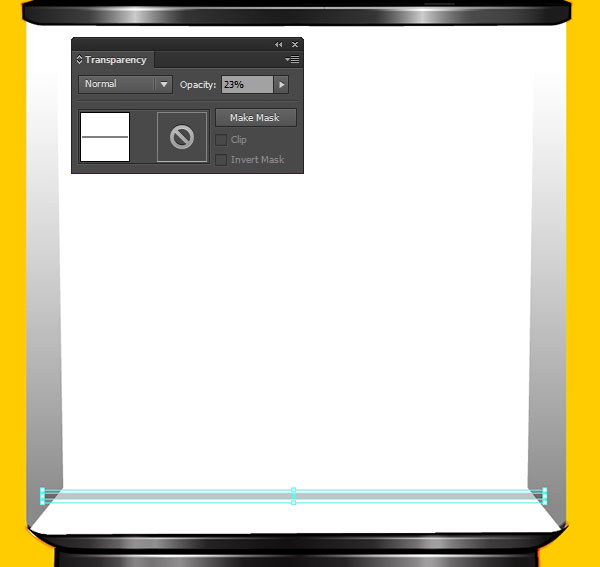

    В районе предполагаемого дна контейнера нарисуем небольшой прямоугольник, зальем его черным с прозрачностью в 25%. Сгруппируем его с боковыми градиентами.

    Как нарисовать торговый автомат в Illutrator

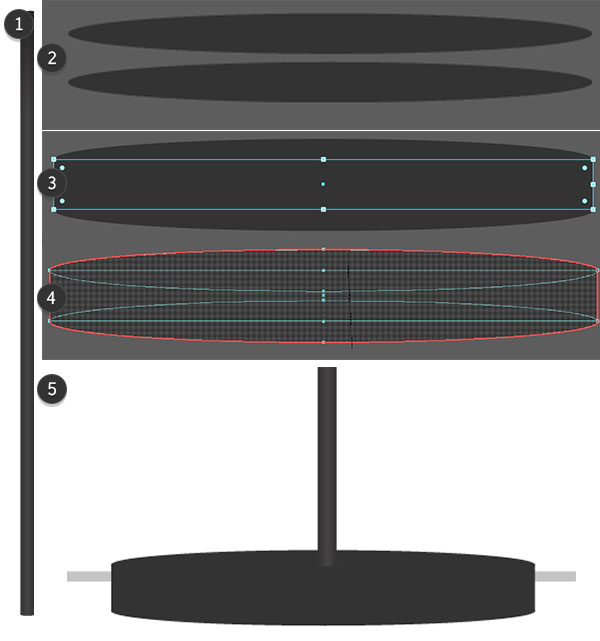

    Нарисуем эллипс. Зальем его черным. Продублируем и опустим немного ниже. Нарисуем прямоугольник, углы которого соприкасаются с точками больших радиусов наших эллипсов. Преобразуем их в одну цельную фигуру. Из её центра проведем вертикальный прямоугольник, который зальем градиентом, как на рисунке.

    Как нарисовать торговый автомат в Illutrator


    По желанию можно добавить деталей и полутеней.

    Как нарисовать торговый автомат в Illutrator



    Шаг 11. Конфеты!

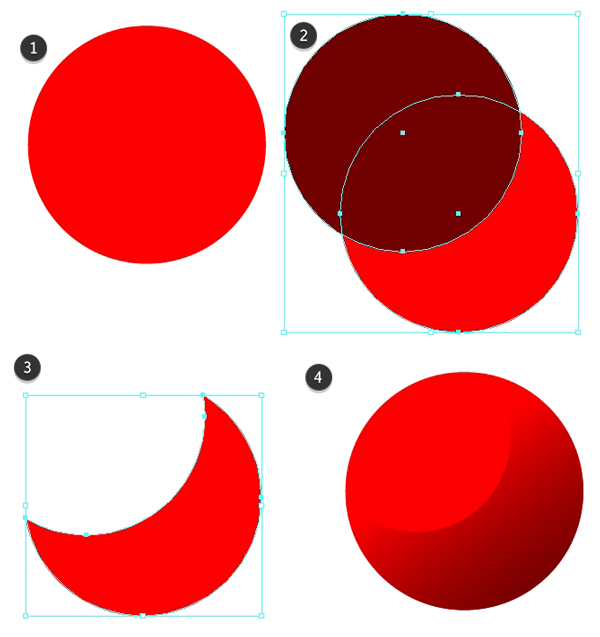

    Время рисовать сладости. Создадим окружность. Дважды продублируем её. Вторую копию несколько сместим вверх и влево, после чего Вычтем ей из первой копии. Получившийся результат зальем более градиентом, в тон основной окружности, но более темным.

    Как нарисовать торговый автомат в Illutrator


    Еще раз вставим окружность. На этот раз она будет без заливки, но с обводкой в 0,5pt. И еще раз продублируем, но с обводкой в 2pt и смешиванием Мягкий свет.

    В центре конфеты нарисуем небольшую окружность и зальем её градиентом красного от 100% до 0%, а также добавим два маленьких белых кружка — блики.

    Как нарисовать торговый автомат в Illutrator

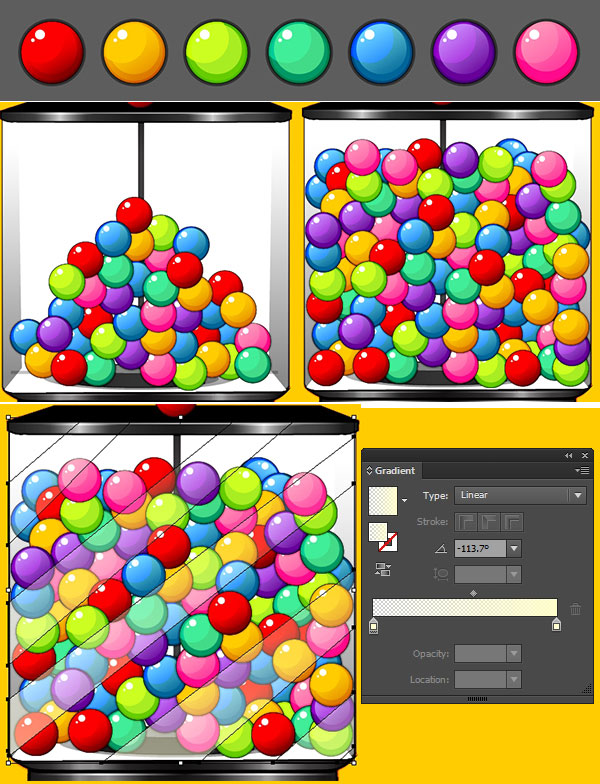

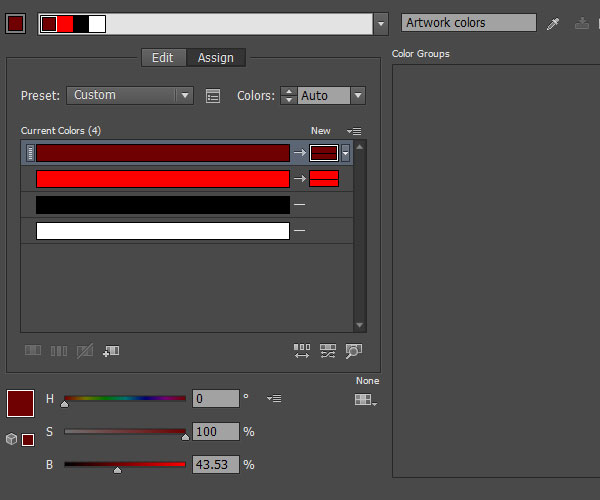

    Сгруппируем и продублируем столько раз, сколько мы хотим иметь разных цветов для конфет. Теперь для каждой копии с помощью Перекрашивания подберем нужные оттенки.

    Как нарисовать торговый автомат в Illutrator


    Заполним наш ящик конфетами, а на передний план поставим несколько косых прямоугольников, которые зальем градиентом, как на рисунке.

    Как нарисовать торговый автомат в Illutrator



    Шаг 12. Монетоприемник

    Мы уже близки к завершению. К сожалению, автоматы бесплатно конфеты не дают. Так что нарисуем монетоприемник.

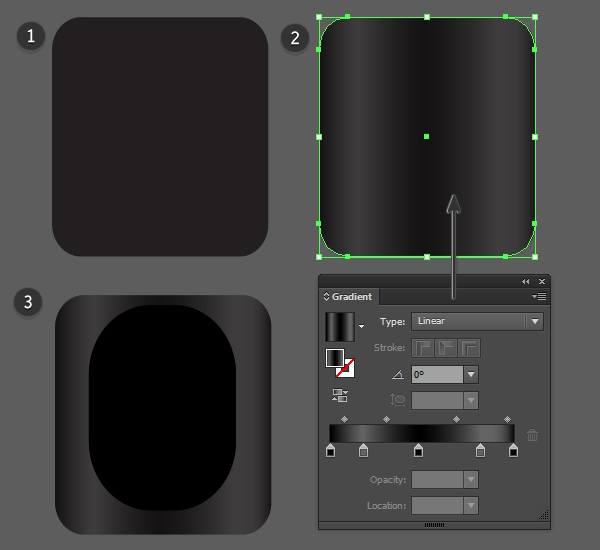

    Для этого нарисуем скругленный прямоугольник и зальем его темным градиентом. Внутри нарисуем еще один, сильно скругленный прямоугольник. Зальем его черным. Сделаем копию, которая будет иметь обводку в 2pt со смешиванием Мягкий свет.

    Как нарисовать торговый автомат в Illutrator

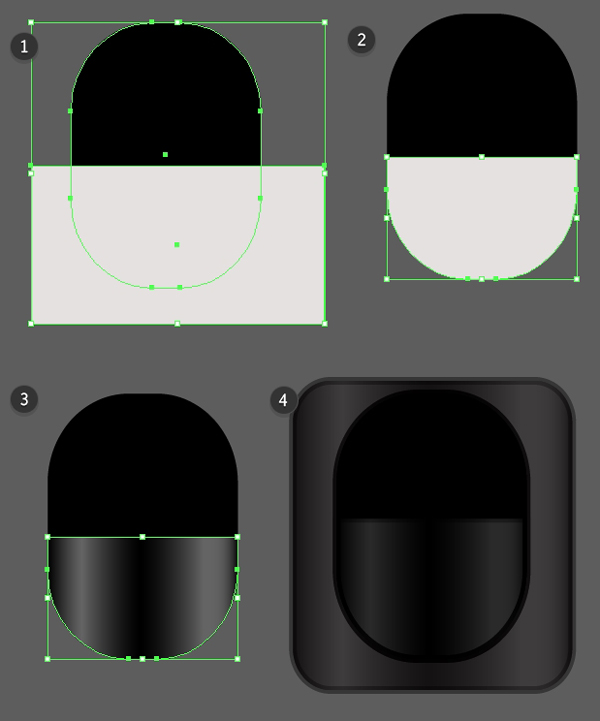

    Нарисуем прямоугольник, проходящий через середину сильно скругленной фигуры и Поделим их. Получившийся результат зальем темным градиентом.

    Как нарисовать торговый автомат в Illutrator

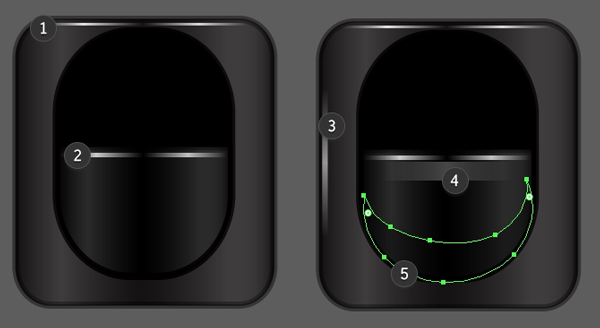

    Добавим бликов, а также черную хитрую фигуру с заливкой черным и прозрачностью в 25%

    Как нарисовать торговый автомат в Illutrator



    Шаг 13. Поворотный механизм

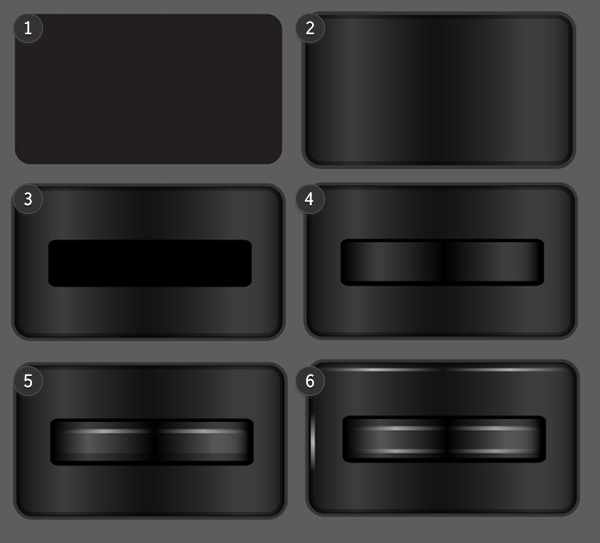

    По образу и подобию предыдущего шага создадим поворотный механизм. Нарисуем скругленный прямоугольник. За счет обводок и градиента добавим ему объема. Посредине нарисуем меньший прямоугольник и повторим процедуру. Добавим бликов.

    Как нарисовать торговый автомат в Illutrator



    Шаг 14. Последний

    Добавим фон на задний план для красоты. Нарисуем прямоугольник на фоне коробки с конфетами. Зальем его цветом фона и поставим на задний план или же Вырежем с его помощью кусок из Базовой формы коробки. Теперь она у нас прозрачная.

    Как нарисовать торговый автомат в Illutrator


    Наш автомат по продаже жевательной резинки и конфет готов!

    По материалам Mary Winkler
